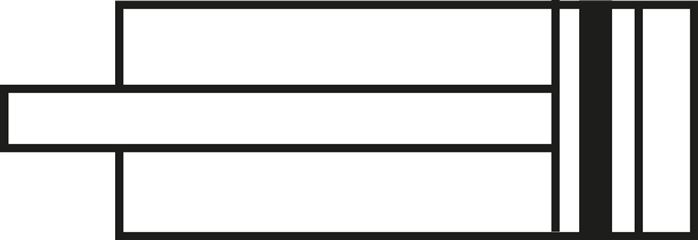

Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 20mm -Eco-Line
Sofort verfügbar
Preis Pro Stück
133,26 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
133,26 €*
146,58 €*
(Sie sparen 9.09% )
|
| 3 ab |
126,59 €*
146,58 €*
(Sie sparen 13.64% )
|
| 10 ab |
119,93 €*
146,58 €*
(Sie sparen 18.18% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571639556
Produktnummer:
DA153318
Gewicht:
1.3 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 20mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2

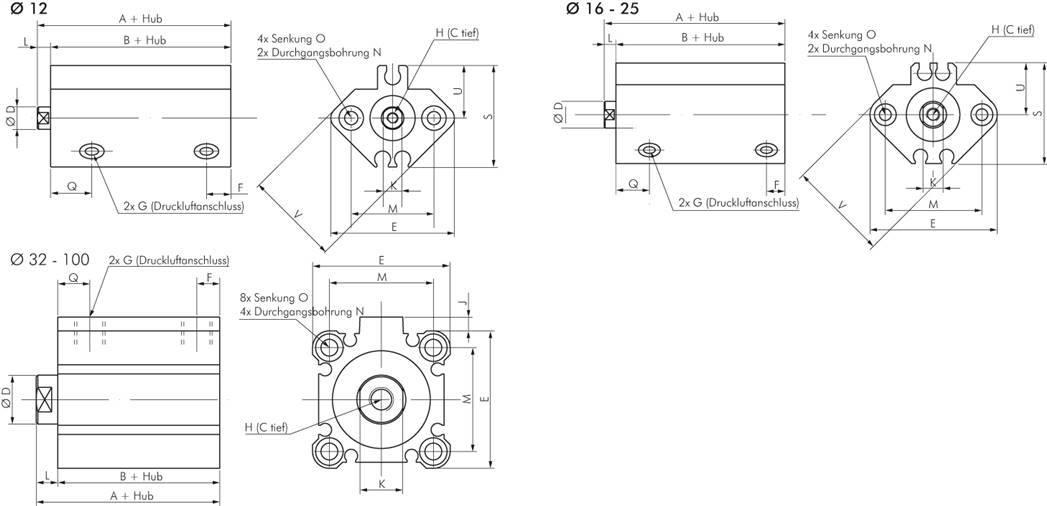

Weitere Eigenschaften:
| Kolben Ø (mm) | 80 |
| Hub (mm) | 20 |
| Reparatursätze | SQ 80 REP |
| A (mm) | 63,5 |
| B (mm) | 53,5 |
| C (mm) | 21 |
| D (mm) | 25 |
| E (mm) | 98 |
| F (mm) | 12,5 |
| G | G 3/8" |
| H | M 16 |
| J (mm) | 6,0 |
| K (mm) | 22 |
| L (mm) | 10,0 |
| M (mm) | 77 |
| N (mm) | 11,0 |
| O (mm) | 17,5 (13,5 tief) |
| Q (mm) | 16,0 |
| Gewicht | 1,3 kg / Stk. |
