Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 45mm -Eco-Line
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
145,42 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
145,42 €*
159,96 €*
(Sie sparen 9.09% )
|
| 3 ab |
138,15 €*
159,96 €*
(Sie sparen 13.63% )
|
| 10 ab |
130,88 €*
159,96 €*
(Sie sparen 18.18% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571639600
Produktnummer:
DA153323
Gewicht:
1.6 kg
Loading
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 45mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2

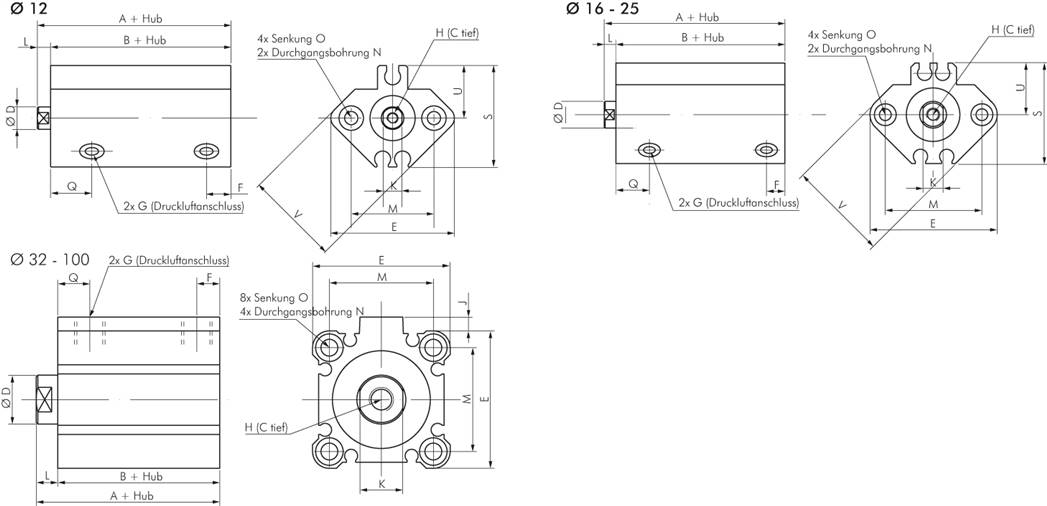

Weitere Eigenschaften:
| Kolben Ø (mm) | 80 |
| Hub (mm) | 45 |
| Reparatursätze | SQ 80 REP |
| A (mm) | 63,5 |
| B (mm) | 53,5 |
| C (mm) | 21 |
| D (mm) | 25 |
| E (mm) | 98 |
| F (mm) | 12,5 |
| G | G 3/8" |
| H | M 16 |
| J (mm) | 6,0 |
| K (mm) | 22 |
| L (mm) | 10,0 |
| M (mm) | 77 |
| N (mm) | 11,0 |
| O (mm) | 17,5 (13,5 tief) |
| Q (mm) | 16,0 |
| Gewicht | 1,6 kg / Stk. |
Herstellerdaten
DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de
