Kompensator, DN200-PN10 (DIN/EN), EPDM
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
1.656,58 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.656,58 €*
2.093,38 €*
(Sie sparen 20.87% )
|
| 3 ab |
1.573,75 €*
2.093,38 €*
(Sie sparen 24.82% )
|
| 10 ab |
1.490,92 €*
2.093,38 €*
(Sie sparen 28.78% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571444495
Hersteller-Nr.:
DA120679
Produktnummer:
DA120679
Gewicht:
19 kg
Produktinformationen "Kompensator, DN200-PN10 (DIN/EN), EPDM"
Ausführung:
Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
Werkstoffe:
Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt
Temperaturbereich*:
max. +90°C (abhängig vom Betriebsdruck)
Betriebsdruck*:
16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
Optional:
Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE
*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!
Weitere Eigenschaften:
| Flanschanschluss | DN200-PN10 (DIN/EN) |
| Ausführung Balg | EPDM |
| DN (mm) | 200 |
| PN (bar) | 10 |

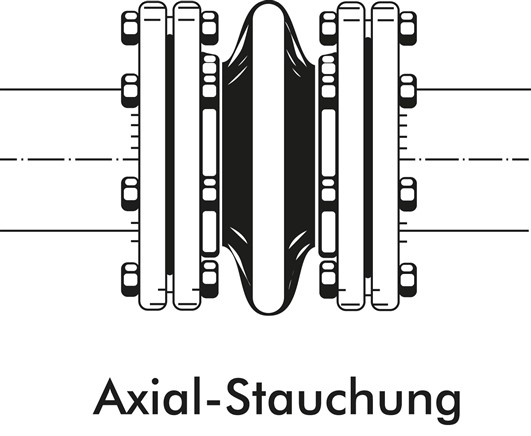

| Axial-Stauchung (mm) | 45 |
| Axial-Streckung (mm) | 15 |
| Lateral-Versatz (mm) | 15 |
| Winkelabweichung (°) | 8 |

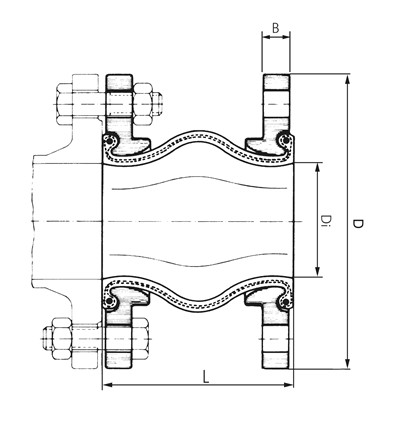

| L (mm) | 175 |
| B (mm) | 25 |
| D (mm) | 340 |
| Di (mm) | 209 ? 5 |
| Gewicht | 19 kg / Stk. |
