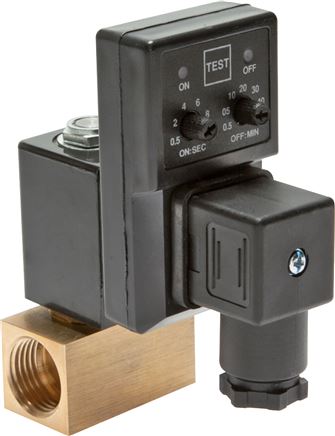

Kondensatableiter, G 1/4", taktgesteuert, 230 V AC

Elektrischer Kondensatableiter Bekomat 31U U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Technische Daten: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC Bitte beachten: Exkl. Anschlusskabel

- Bei nicht ausreichendem Gefälle im Zulauf oder bei anderen Zulaufproblemen, muss eine Luftausgleichsleitung (nicht im Lieferumfang enthalten) verlegt werden - - Unsere Fachberater stellen Ihnen gerne das benötigte Material individuell und bezogen auf Ihren Kompressor zusammen -   Druckluftverluste ausgeschlossen Kondensatableiter entfernen das in Ihrem Druckluftbehältern abgeschiedene Kondensat vollautomatisch. Daher sind sie für eine effiziente Druckluftaufbereitung und störungsfreie Druckluftversorgung unentbehrlich. Die elektronischen Kondensatableiter sind besonders sparsam und zuverlässig - durch ein kondensatmengen- abhängiges Regelungskonzept, eine schmutzresistente Ventilmechanik. Ausstattung Geeignet für aggresives Kondensat inkl. Anschlusskabel LED-Anzeige Betrieb Taster Funktionstest Industriestandard Kapazitiver Niveausensor   Technische Daten Max. Volumenstrom    - nach Kompressor 3 m³/min  - am Kältetrockner 6 m³/min  - am Filter (nach Kältetrockner) 30 m³/min Temperaturbereich Kondensat  +1 bis +60°C Elektrische Versorgung 95-240 VAC / 50-60 Hz Max. Aufnahmeleistung 3 W Überdruck 1 bis 16 bar Schutzart IP 67 Anschluss Kondensatzulauf G 1/2 Anschluss Kondensatablass G 1/4 Abmessungen BxTxH 164x65x118 mm Masse 0,8 kg   inkl. Anschlusskabel, 1.5 mtr. Schlauch, Kugelhahn und Anbauteilen

Elektrischer Kondensatableiter Bekomat 31U mit Anschlusskabel U - Upgrade: Bekomat mit Service-InnovationBei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Technische Daten: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDCBitte beachten: Inkl. Anschlusskabel

Elektrischer Kondensatableiter Bekomat 32 Uinkl. potentialfreier Kontakt U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Technische Daten: Anschlussleistung Kompressor 5 m³/min Anschlussleistung Trockner 10 m³/min Anschlussleistung Filter 50 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 74 x 179 x 130 mm Gewicht ca. 1,0 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC

Druckluftverluste ausgeschlossenKondensatableiter entfernen das in Zyklonen, Druckluftbehältern, Kältetrocknern und Filtern abgeschiedene Kondensat aus dem Druckluftnetz. Daher sind sie für eine effiziente Druckluftaufbereitung und störungsfreie Druckluftversorgung unentbehrlich.Die elektronischen Kondensatableiter ECO-DRAIN von KAESER sind besonders sparsam und  zuverlässig - durch ein kondensatmengenabhängiges Regelungskonzept, eine schmutzresistente Ventilmechanik.AusstattungGeeignet für aggresives KondensatLED-Anzeige BetriebLED-Anzeige StörungPotentialfreier Kontakt StörungTaster FunktionstestIndustriestandardKapazitiver NiveausensorTechnische Daten Max. Volumenstrom  - nach Kompressor6 m³/min - am Kältetrockner12 m³/min - am Filter (nach Kältetrockner)60 m³/minTemperaturbereich Kondensat +1 bis +60°CElektrische Versorgung95-240 VAC / 50-60 HzMax. Aufnahmeleistung8 WÜberdruck1 bis 16 barSchutzartIP 67Anschluss KondensatzulaufG 1/2Anschluss KondensatablassG 1/4Abmessungen BxTxH179x74x130 mmMasse0,9 kg

Kondensatableiter >>drukodrain plus<<niveaugesteuertBetriebsdruck 0,2 - 16 barSpannung 230 V AC50 Hz.IP 65 Weitere Angaben: Datenblatt P 1-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Einfache Installation über Anbausatz Kompakte Bauweise Weniger Instandsetzungsaufwand durch automatische Ableitung des anfallenden Kondensats Schonung des Behälters und Verlängerung dessen Lebensdauer durch permanente Ableitung des aggressiven Kondensats Weniger Luftverlust aufgrund elektronischer Niveauerfassung Für alle Anwendungen bis 16 barTIPP: Vermeiden Sie den Einsatz von Schwimmerableitern oder Ableitern mit zeitgesteuertem Ablass: Diese Ableiter sind wartungsintensiv und echte Energiefresser Technische Daten für Ansaugleistung 6.300 l/min Gewicht 0,90 kg Luftanschluss G1/2"i Abmessungen (BxTxH) 160x69x116 mm

Anwendung:Kondensatableiter haben den Zulauf von oben und werden an senkrechten Leitungen, meistens am Ende einer mit Gefälle verlegten Druckluftleitung, zur Kondensatentleerung angebaut.Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:+1°C bis +50°CEingangsdruck:1,5 bis 16 barATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU*sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:Kondensatablassautomatisch*GewindeG 1/2"Behältervolumen (cm3)49Gewicht210 g / Stk.

Elektrischer Kondensatableiter Bekomat 20Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Technische Daten: max. Kompressorleistung  4 m³/min max. Trocknerleistung 8 m³/min max. Filterleistung 40 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/21 x G 3/4 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen B x T x H  140 x 72 x 140 mm Gewicht ca. 0,7 kg Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC

Elektrischer Kondensatableiter Bekomat 13Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Technische Daten: Anschlussleistung Kompressor 30 m³/min Anschlussleistung Trockner 60 m³/min Anschlussleistung Filter 300 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 2 x G 1/2 Kondensatablauf DN 10-13 bzw. G 1/2i Abmessungen T x B x H 93 x 212 x 162 mm Gewicht ca. 2,0 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC

DF-Kondensat-Set bestehend aus:    1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31    1 Anschlusskabel 230 V mit wasserdichtem Stecker    1 Beko Öl-Wasser-Trenner, Modell Öwamat 10    1 Ersatz-Aktivkohlefilter    1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31:Anschlussleistung Kompressor 2,5 m³/minAnschlussleistung Trockner 5 m³/minAnschlussleistung Filter 25 m³/minSpannung 230VAC / 50-60HzBetriebsdruck 0,8 - 16 barTemperatur +1 °C bis + 60 °CAnschlussgewinde 1 x G 1/2Kondensatablauf DN 8-10 bzw. G 1/4iAbmessungen T x B x H 65 x 149 x 118 mmGewicht ca. 0,8 kgLeistungsaufnahme max. 2 WBei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Beko Öl-Wasser-Trenner, Modell Öwamat 10:Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/minBehälter Volumen: 10 LiterFüllvolumen: 4,3 LiterKondensatzul auf (Schlauch): 2 x G1/2Wasserablauf: G1/2 (Schlauch)Leergewicht: 3,5 kgMin./max. Temperatur: +5/+60 °CMax. Betriebsdruck am Zulauf: 16 barVorfilter: 2,5 LiterHauptfilter: 2,6 LiterDer ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick:Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbarDoppelte Standzeit der Filtereinheitenkeine EnergiekostenBauartzulassungJederzeit einfache Nachrüstung einer Heizung zum FrostschutzErsatz-Aktivkohlefilter:OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer.Die OEKOSORB-Vorteile im Überblick:Perfekt auf die Anwendung im ÖWAMAT abgestimmtLange Filterstandzeiten durch Verwendung bester FiltermaterialienSicherheit durch optimale Adsorption gelöster ÖlanteileGesetzeskonforme Öl-Wasser-Trennung (WHG)Bitte beachten Sie!Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten.Dieses Austauschfilter-Set besteht aus:Vorfilter: 1 x 2 LiterHauptfilter: 1 x 3 Liter

Werkstoffe:Ventil: Messing, Dichtungen: FKM, Taktgeber: KunststoffTemperaturbereich:+1°C bis +50°CSpannungsversorgung:230 V ACSchutzart:IP 65Betriebsdruck:0 bis 16 barFunktion:Magnetventil mit großer Nennweite und vorgeschaltetem Timer. Öffnungszeit ist stufenlos zwischen 0,5 und 10 Sekunden einstellbar, Zyklus ist stufenlos zwischen 30 Sekunden und 45 Minuten einstellbar.*von Gewindeanschluss zu Gewindeanschluss, **Mitte Gewindeanschluss - Oberkante TimerWeitere Eigenschaften:GewindeG 1/2"DN (mm)4Länge* (mm)46Breite (mm)88Höhe** (mm)95Taktgeber als ErsatzteilKONDENS TIMEGewicht470 g / Stk.
