Magnetspule 12 V=, Bauform W, Steckergröße 3
Sofort verfügbar
60,42 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571853143
Produktnummer:
DA152671
Gewicht:
0.49 kg
Produktinformationen "Magnetspule 12 V=, Bauform W, Steckergröße 3"
Einschaltdauer:
100% ED
Lieferumfang:
Magnetspule inkl. Stecker
Hinweis:
Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!
*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm Breite
Weitere Eigenschaften:
| Bauform | W |
| Spannung | 12 V= |
| Leistung | 36 W |

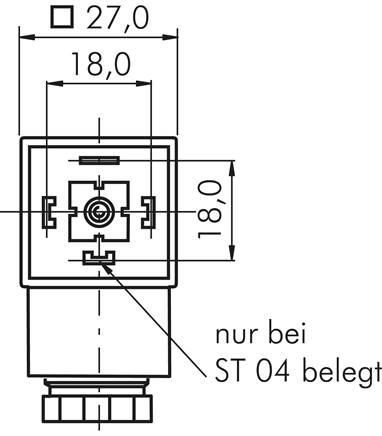

| Steckergröße | 3 |
| Außenabmessung (mm) | 45 x 55 x 53 |
| Abstand Ankerbohrungen L (mm) | 52 |
| Ankerbohrungen unten D1 (mm) | 19,3 |
| Ankerbohrungen oben D2 (mm) | 19,3 |
| Ansenkung unten D3 (mm) | 24,0 |
| Ansenkung oben D4 (mm) | 22,5 |
| Gewicht | 490 g / Stk. |
