Magnetspule 24 V AC, Bauform A, Steckergröße 3
Sofort verfügbar
Preis Pro Stück
67,19 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
67,19 €*
134,36 €*
(Sie sparen 49.99% )
|
| 3 ab |
63,83 €*
134,36 €*
(Sie sparen 52.49% )
|
| 10 ab |
60,47 €*
134,36 €*
(Sie sparen 54.99% )
|
| 30 ab |
57,11 €*
134,36 €*
(Sie sparen 57.49% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571885564
Produktnummer:
DA152698
Gewicht:
0.175 kg
Produktinformationen "Magnetspule 24 V AC, Bauform A, Steckergröße 3"
Einschaltdauer:
100% ED
Lieferumfang:
Magnetspule inkl. Stecker
Hinweis:
Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!
*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm Breite
Weitere Eigenschaften:
| Bauform | A |
| Spannung | 24 V AC |
| Leistung | 18 - 20 VA |

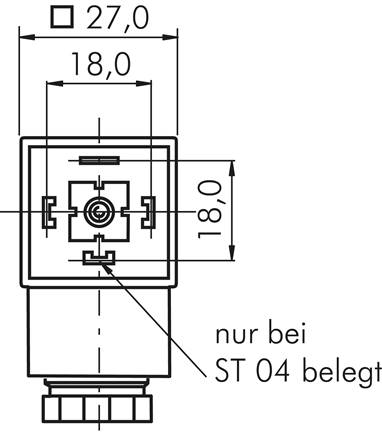

| Steckergröße | 3 |
| Außenabmessung (mm) | 29 x 42 x 38 |
| Abstand Ankerbohrungen L (mm) | 41 |
| Ankerbohrungen unten D1 (mm) | 14,6 |
| Ankerbohrungen oben D2 (mm) | 10,0 |
| Ansenkung unten D3 (mm) | 20,0 |
| Ansenkung oben D4 (mm) | 18,0 |
| Gewicht | 175 g / Stk. |
