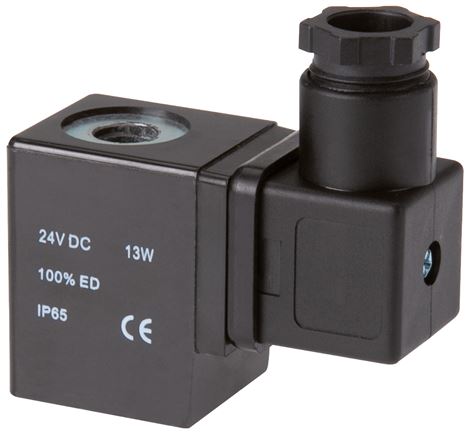

Magnetspule 24 V=, Bauform X, Steckergröße 3
Sofort verfügbar
102,91 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571208684
Produktnummer:
DA152744
Gewicht:
1.1 kg
Produktinformationen "Magnetspule 24 V=, Bauform X, Steckergröße 3"
Einschaltdauer:
100% ED
Lieferumfang:
Magnetspule inkl. Stecker
Hinweis:
Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!
*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm Breite
Weitere Eigenschaften:
| Bauform | X |
| Spannung | 24 V= |
| Leistung | 45 W |

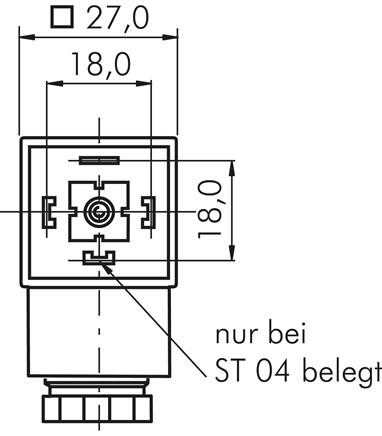

| Steckergröße | 3 |
| Außenabmessung (mm) | 65 x 76 x 69 |
| Abstand Ankerbohrungen L (mm) | 71 |
| Ankerbohrungen unten D1 (mm) | 25,6 |
| Ankerbohrungen oben D2 (mm) | 25,6 |
| Ansenkung unten D3 (mm) | 31,5 |
| Ansenkung oben D4 (mm) | 31,5 |
| Gewicht | 1,1 kg / Stk. |
