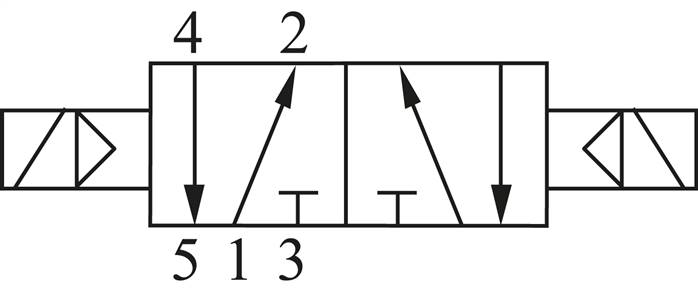

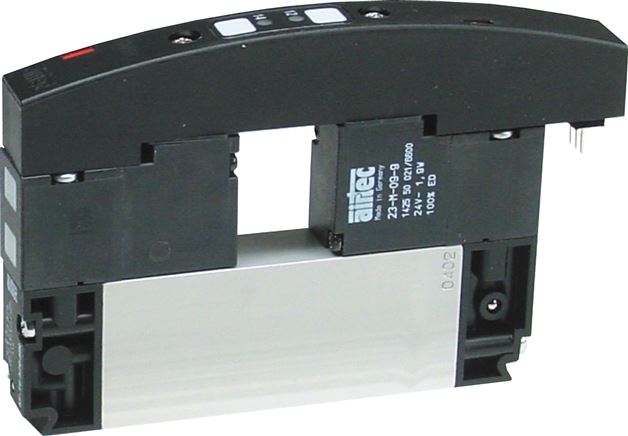

Magnetventil für RE46, 5/2-Wege Impulsventil (bistabil)
Sofort verfügbar
98,60 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571404116
Produktnummer:
DA152282
Gewicht:
0.19 kg
Produktinformationen "Magnetventil für RE46, 5/2-Wege Impulsventil (bistabil)"
Temperaturbereich:
-10°C bis +50°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Betriebsdruck:
3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)
Durchfluss:
3/2-Wege: NC: 430 l/min, NO: 630 l/min, 5/2-Wege: Luftfeder: 950 l/min, mechanische Feder: 810 l/min, Impulsventil: 950 l/min, 5/3-Wege: 680 l/min
Steuerspannung:
24 V= ± 10 %
Leistungsaufnahme:
1,3 W / Ventilmagnet
Weitere Eigenschaften:
| Funktion | 5/2-Wege Impulsventil (bistabil) |
| Gewicht | 190 g / Stk. |
