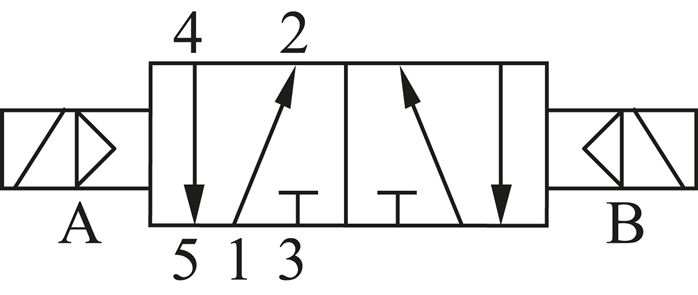

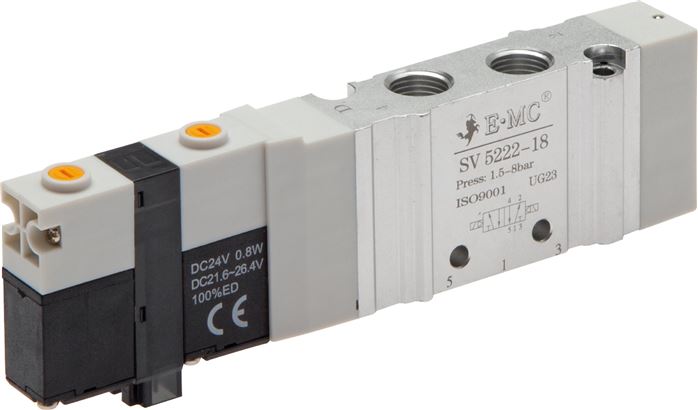

Magnetventil für S2V, 5/2-Wege Impulsventil (bistabil) Typ SV 5222-18
Sofort verfügbar
Preis Pro Stück
93,87 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
93,87 €*
103,24 €*
(Sie sparen 9.08% )
|
| 3 ab |
89,17 €*
103,24 €*
(Sie sparen 13.63% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571916701
Produktnummer:
DA143486
Gewicht:
0.115 kg
Produktinformationen "Magnetventil für S2V, 5/2-Wege Impulsventil (bistabil) Typ SV 5222-18"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Kunststoff
Temperaturbereich:
-20°C bis +70°C
Betriebsdruck:
1,5 - 8 bar (5/3-Wege: 2 - 8 bar)
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit:
<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannung:
24 V= ? 10 %
Leistungsaufnahme:
0,8 W / Ventilmagnet
Schutzart:
IP 40
Lebensdauer:
min. 40 Mio. Schaltspiele
Ausführung:
mit LED-Schaltzustandsanzeige
Hinweis:
Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.
Vorteile:
•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werden
Lieferumfang:
Ventil einschließlich Schrauben und Dichtung
Hinweis:
Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.
Weitere Eigenschaften:
| Funktion | 5/2-Wege Impulsventil (bistabil) |
| Ausführung | Halbmuffenventil G 1/8" |
| Code | D |
| Gewicht | 110 g / Stk. |
