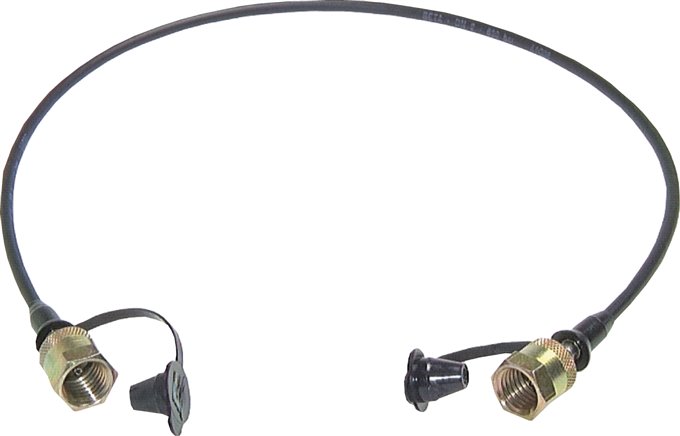

Zubehör für die Druck- und Temperaturmessung
Haltewinkel, Manometer-Anschlussverschraubungen, Schutzrohre zum Einschweißen oder Einschrauben, Schutzkappen, Absperrventile, Manometer-Absperrhähne, Stoßminderer, Anschlussnippel und mehr. Entdecken Sie das umfangreiche Zubehör für die Druck- und Temperaturmessung bei DF Druckluft-Fachhandel.
Manometer Zubehör - Seite 2
Manometer Zubehör - Seite 3
Manometer Zubehör - Seite 4
Manometer Zubehör - Seite 5
Manometer Zubehör - Seite 6
Manometer Zubehör - Seite 7
Manometer Zubehör - Seite 8
Manometer Zubehör - Seite 9
Manometer Zubehör - Seite 10
Manometer Zubehör - Seite 11
Manometer Zubehör - Seite 12
Manometer Zubehör - Seite 13
Manometer Zubehör - Seite 14
Manometer Zubehör - Seite 15
Manometer Zubehör - Seite 16
Manometer Zubehör - Seite 17
Manometer Zubehör - Seite 18
Manometer Zubehör - Seite 19
Manometer Zubehör - Seite 20
Manometer Zubehör - Seite 21
Manometer Zubehör - Seite 22
Manometer Zubehör - Seite 23
Manometer Zubehör - Seite 24
Manometer Zubehör - Seite 25
Sofort verfügbar
Messanschluss M16x2, 14 S (M22x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen14 S (M22x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)50,5Gewicht310 g / Stk.
Sofort verfügbar

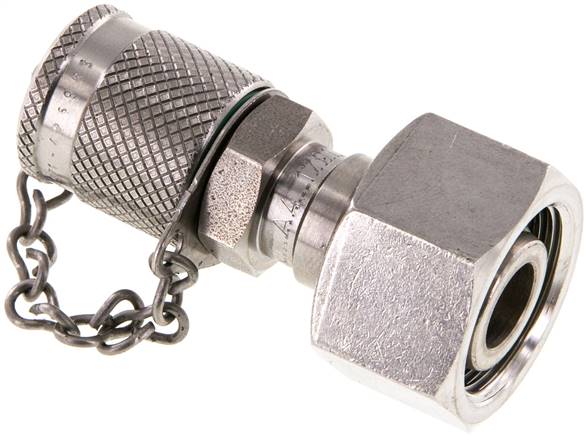

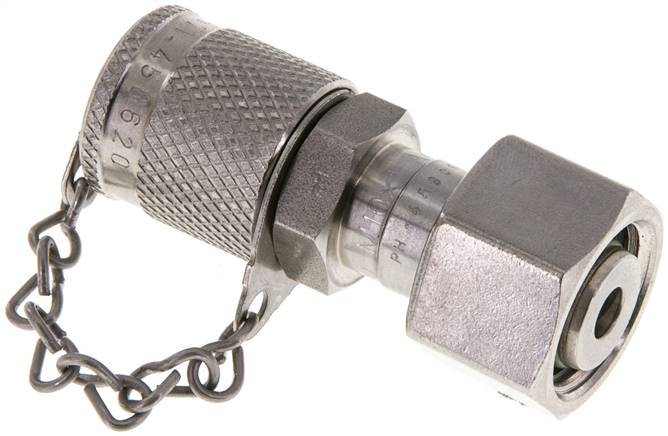

Messanschluss M16x2, 15 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)15 LGewinde der ÜberwurfmutterM 22 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht135 g / Stk.
Sofort verfügbar

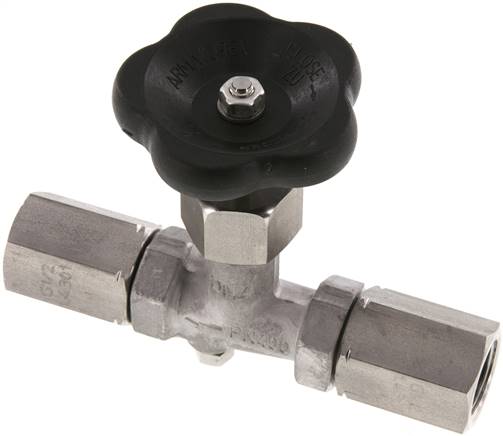

Manometer-Absperrventil G 1/4" Spannmuffe - Spannmuffe,1.4571, ohne Prüfanschluss
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis max. +120°C (Typ 1.4571: -20°C bis max. +200°C), höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlventilen wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungSpannmuffe* - Spannmuffe*PN* (bar)250Messgerätanschluss (IG)G 1/4"DruckeingangG 1/4"PrüfanschlusskeinerNormkeineTemperaturbereich (°C)-20 bis +200Gewicht450 g / Stk.
Sofort verfügbar

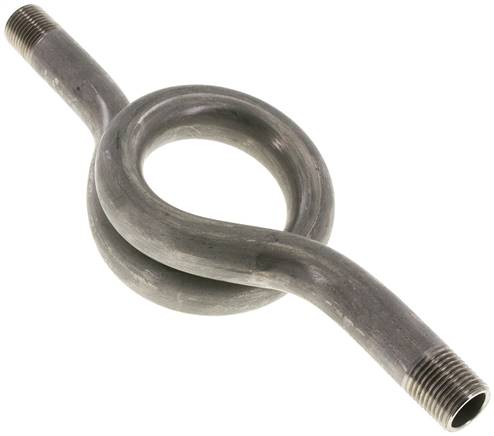

Wassersackrohr U-Form(1.4571) G 1/4" (AG)-G 1/4" (AG)
Verwendung:Wassersackrohre werden eingesetzt, um den Messstoff (Flüssigkeit oder Gas) auf eine mit dem Messgerät verträgliche Temperatur abzukühlen. Sie werden direkt vor dem Messgerät angebracht.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +120°C: 100%, +300°C: 80%, +400°C: 63%*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlwassersackrohren wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungnicht genormtBauformHG1G 1/4 (AG)G2G 1/4 (AG)PN (bar)25L2 (mm)225H (mm)170Gewicht300 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 6 L (M12x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)49,0Gewicht150 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 6 S (M14x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen6 S (M14x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)49,0Gewicht200 g / Stk.
Sofort verfügbar
Messanschluss M16x2 - M 14x1,5 (AG), 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571EinschraubgewindeM 14x1,5Betriebsdruck (bar)630AbdichtungsformBTemperaturbereich (°C)-20 bis +200Gewicht80 g / Stk.
Sofort verfügbar

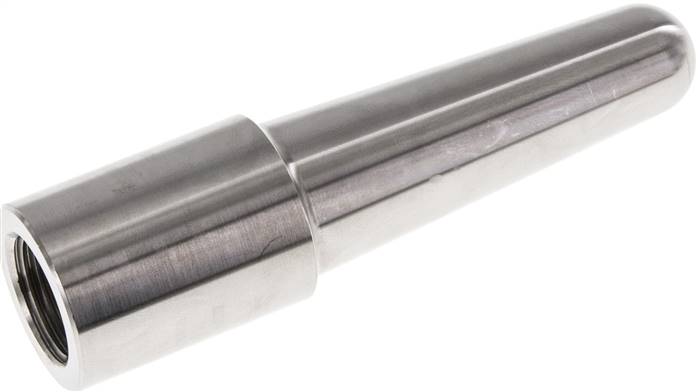

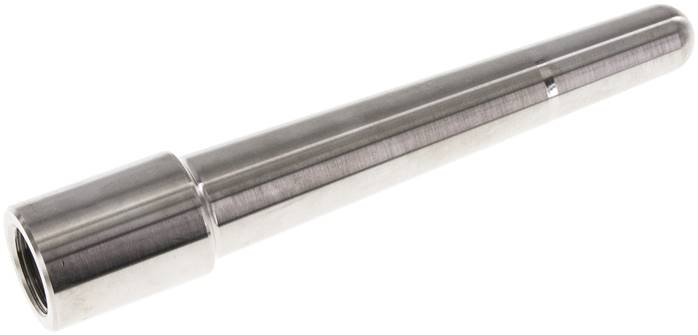

Schutzrohr f. Maschinenthermometer, 400mm, 1.4571
TR40012SIES Schutzrohr f. Maschinenthermometer, 400mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571PN (bar)max. 35passend für Tauchschaftlänge (mm)400U (mm)382L (mm)410Gewicht290 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 18 L (M26x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen18 L (M26x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)53,0Gewicht320 g / Stk.
Sofort verfügbar

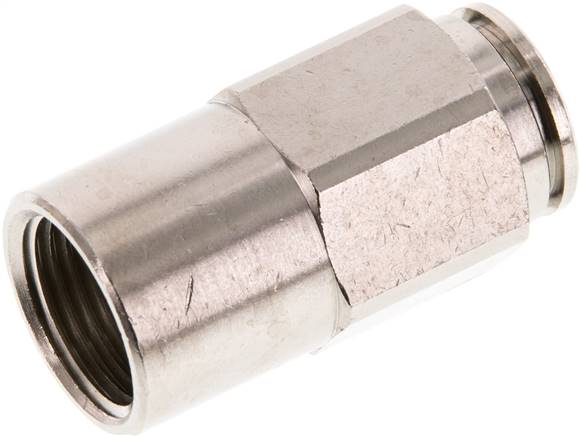

Steckanschluss m. Innengew. G 1/4"-14mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)14P (mm)20,0Temperaturbereich (°C)-20 bis +80Gewicht55 g / Stk.
Sofort verfügbar
Messanschluss M16x2 - UNF 9/16"-18 (AG), Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktEinschraubgewindeUNF 9/16-18Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 30 S-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen (mm)30 SGewinde der ÜberwurfmutterM 42 x 2Betriebsdruck (bar)400Temperaturbereich (°C)-20 bis +200Gewicht480 g / Stk.
Sofort verfügbar
Manometer-Schutzkappe aus Gummi, 100mm, schwarz
Anwendung:Die Schutzkappen dienen als Stoßschutz für Manometer. Sie sind für senkrechte und waagerechte Manometer verwendbar. Für die Montage auf einem senkrechten Manometer ist der Gummischutz seitlich vorgestanzt.Weitere Eigenschaften:Farbeschwarzfür Manometer Ø (mm)100Gewicht160 g / Stk.
Sofort verfügbar
Universal-Einbauanzeige und -Regler
Werkstoffe:Gehäuse und Sichtscheibe: PolycarbonatAnzeige:4-stellige LED-Anzeige, Ziffernhöhe 10 mmTemperaturbereich:-20°C bis +50°CSchutzart:IP 65 (frontseitig)Spannungsversorgung:9 bis 28 V (DC) VStromaufnahme:110 mAElektrischer Anschluss:SchraubklemmenEingangssignal:Normsignale (0-20 mA, 4-20 mA, 0-50 mV, 0-1 V, 0-2 V und 0-10 V), Widerstandsthermometer (Pt100, 3-Leiter und Pt1000, 2-Leiter), Thermoelemente (Typ K, J, N, T, S, R, B, E und L), Frequenz / Drehzahl (TTL und Schaltkontakt)Schaltausgang (PNP/NPN):2 Schaltausgänge (nicht galvanisch getrennt, 2-Punkt, 3-Punkt, 2-Punkt mit Alarm, Min- / Max-Alarm gemeinsam oder getrennt, Schaltpunkte frei wählbar), max. 100 mA (DC) mAWandlungsrate:Normsignal und Frequenzmessung: ca. 100 Messungen/Sek., Temperaturmessung: ca. 1 Messung/Sek.Anzeigegenauigkeit:? 0,2 % der Spanne für SpannungssignaleAbmessungen:Frontrahmen: 24 x 48 mm, Einbautiefe (mit Steckklemme): ca. 67 mm, Schalttafelausschnitt: 22 x 45 mmHinweis:WIKA Typ DI32-1Weitere Eigenschaften:Gewicht180 g / Stk.
Sofort verfügbar

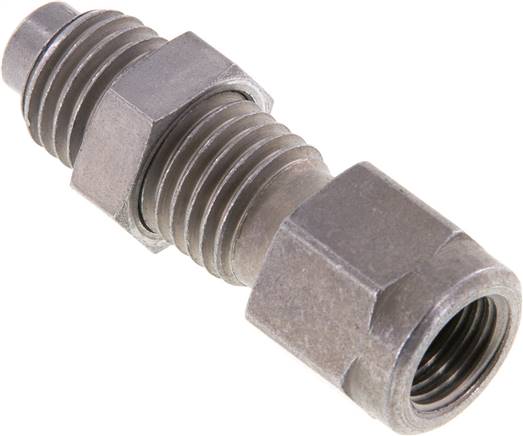

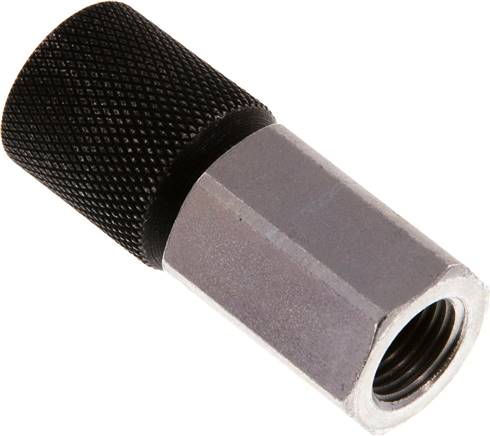

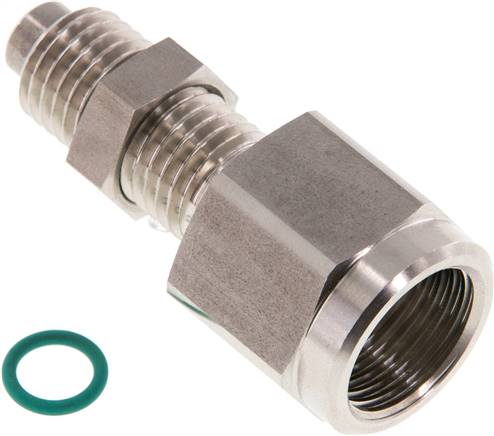

Manometeranschluss M 16x2 (AG) - G 1/4", 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Ausführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)G 1/4"Gewinde G2 (Messanschluss)M 16x2 (AG)SchottgewindeM 16Emax (mm)12Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht75 g / Stk.
Sofort verfügbar
LED-Aufsteckanzeige f. Messumformer, Schaltausgang (PNP, max. 90 mA, programmier
Anwendung:Die Aufsteckanzeige wird direkt auf den Messumformer mit 4 - 20 mA-Ausgang aufgesteckt und zeigt den gemessenen Wert an. Das Gerät wird aus der Stromschleife des 4 - 20 mA-Signals versorgt und benötigt keine zusätzliche Hilfsenergie.Werkstoffe:Gehäuse: Polyamid, Frontscheibe: PMMAAnzeige:4-stelliege LED-Anzeige, Ziffernhöhe 7,6 mmTemperaturbereich:0°C bis +60°CSchutzart:IP 65Elektrischer Anschluss:An Messumformer mit 4 - 20 mA Ausgang in 2-Leiter-Technik und Winkelstecker DIN 43650 / EN 175301-803 (Baugröße 3, 4-pol.)Wandlungsrate:Einstellbar von eine Messung alle 0,3 Sek. bis eine Messung alle 20 Sek.Programmierung:Über 2 Tasten unter der Gehäuseoberschale, menügeführt: Skalierung des Anzeigebereiches, Dezimalpunkt, DämpfungVorteile:•Anzeige in 90° Schritten drehbar und daher leicht anpassbar an verschiedene EinbausituationenOptional:programmierbarer Schaltausgang (PNP, Öffner oder Schließer, max. 90 mA) -SWeitere Eigenschaften:AusführungSchaltausgang (PNP, Öffner oder Schließer, max. 90 mA, progrGewicht100 g / Stk.
Sofort verfügbar
Manometer-Absperrhahn G 1/4" Muffe - Zapfen, 1.4571, ohne Prüfanschluss
Werkstoffe:Körper und Küken: Messing oder 1.4571, Griff: KunststoffAnwendung:Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.Temperaturbereich:-10°C bis +50°C*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungMuffe - Zapfen**PN (bar)6Messgerätanschluss (IG)G 1/4"DruckeingangG 1/4"PrüfanschlusskeinerNormkeineGewicht180 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 18 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)18 LGewinde der ÜberwurfmutterM 26 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht170 g / Stk.
Sofort verfügbar
Manometer Dichtring, G 1/2", 1.4571, Dichtkantringe für Hydraulik-Schneidringver
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungDichtkantringe für Hydraulik-SchneidringverschraubungenWerkstoff1.4571für GewindeG 1/2"Außen Ø (mm)18,0 - 18,5Innen Ø (mm)12,1Höhe (mm)5,0Gewicht5.1 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 8 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)8 LGewinde der ÜberwurfmutterM 14 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht90 g / Stk.
Sofort verfügbar
Manometer-Stoßminderer G 1/2" , 1.4571
Verwendung:Für die Montage an Druckmessgeräten in Anwendungen, wo starke Pulsationen oder Druckstöße vorkommen (z.B. an Kompressoren, hydraulischen Pressen, Dampfmaschinen, Zerreißmaschinen). Die einstellbare Drossel erlaubt ein Anpassen des Durchgangsquerschnitts auch im eingebauten Zustand. Durch Vorschalten von Stoßminderern wird die Lebensdauer und Ablesbarkeit von Manometern und Druckmessgeräten deutlich erhöht.Werkstoffe:Messing / NBR, 1.4571 / FKM oder Stahl / NBRTemperaturbereich:-10°C bis +120°C*Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2 *Gewinde innenG 1/2"PN (bar)400Gewicht200 g / Stk.
Sofort verfügbar

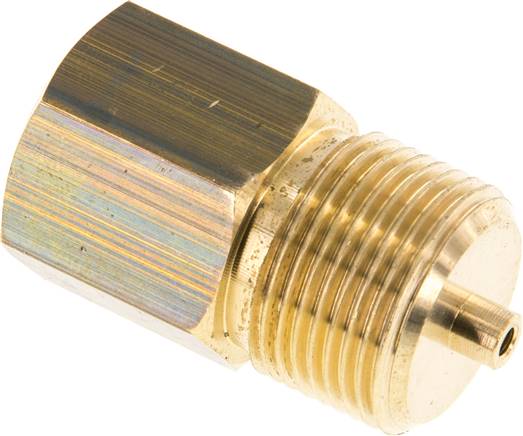

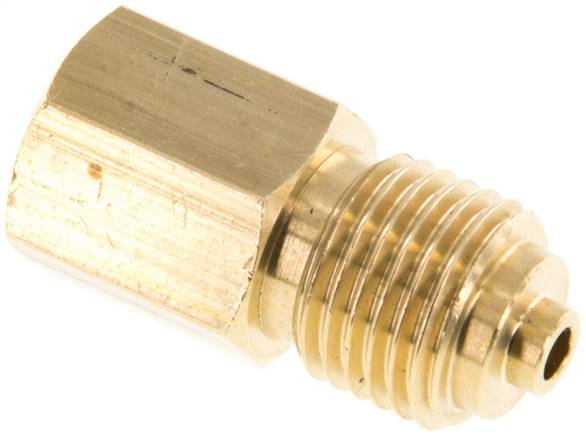

Manom.-Reduzierung G 1/2"(AG)-M 20x1,5(IG). 1.4571, 46mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenG 1/2"Gewinde innenM 20x1,5PN (bar)400Gewicht125 g / Stk.
Sofort verfügbar

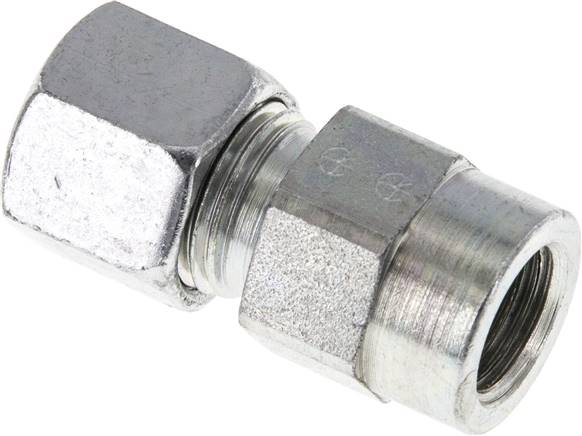

Manometer-Schneidringverschr. 8 L-G 1/4", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)8 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht60 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 12 S (M20x1,5)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)49,0Gewicht220 g / Stk.
