Zubehör für die Druck- und Temperaturmessung

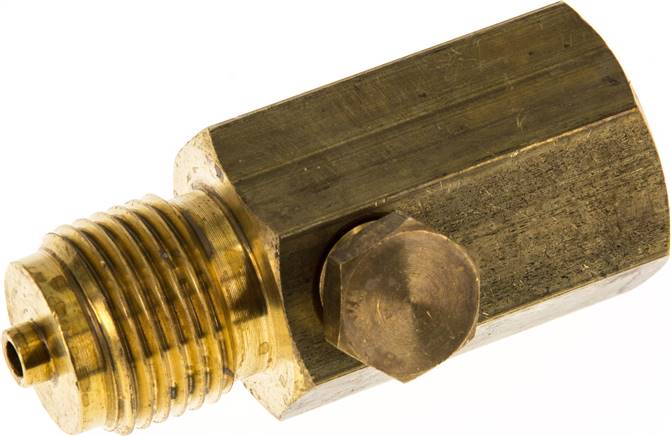

Haltewinkel, Manometer-Anschlussverschraubungen, Schutzrohre zum Einschweißen oder Einschrauben, Schutzkappen, Absperrventile, Manometer-Absperrhähne, Stoßminderer, Anschlussnippel und mehr. Entdecken Sie das umfangreiche Zubehör für die Druck- und Temperaturmessung bei DF Druckluft-Fachhandel.
Manometer Zubehör - Seite 2
Manometer Zubehör - Seite 3
Manometer Zubehör - Seite 4
Manometer Zubehör - Seite 5
Manometer Zubehör - Seite 6
Manometer Zubehör - Seite 7
Manometer Zubehör - Seite 8
Manometer Zubehör - Seite 9
Manometer Zubehör - Seite 10
Manometer Zubehör - Seite 11
Manometer Zubehör - Seite 12
Manometer Zubehör - Seite 13
Manometer Zubehör - Seite 14
Manometer Zubehör - Seite 15
Manometer Zubehör - Seite 16
Manometer Zubehör - Seite 17
Manometer Zubehör - Seite 18
Manometer Zubehör - Seite 19
Manometer Zubehör - Seite 20
Manometer Zubehör - Seite 21
Manometer Zubehör - Seite 22
Manometer Zubehör - Seite 23
Manometer Zubehör - Seite 24
Manometer Zubehör - Seite 25
Sofort verfügbar

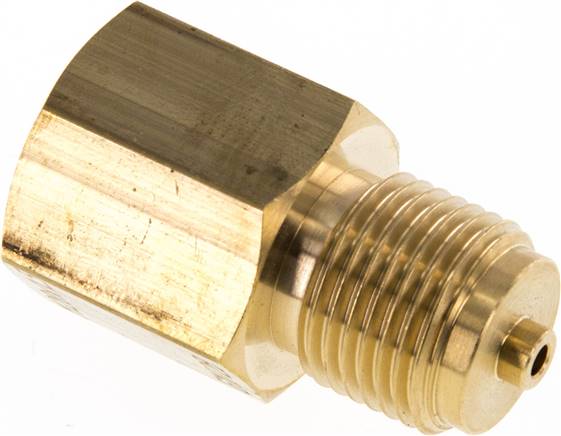

Manom.-Reduzierung G 3/8"(AG)-G 1/4"(IG). Messing, 33mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, zöllig-zölligL (mm)33Gewinde außenG 3/8"Gewinde innenG 1/4"PN (bar)250Gewicht55 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung M 5-6x4mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenM 5Schott gewindeM 8x0,5Emax (mm)7Schlauch Ø außen x innen (mm)6x4Gewicht5.7 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung G 3/8"-10x8mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenG 3/8"Schott gewindeM 14x1Emax (mm)9Schlauch Ø außen x innen (mm)10x8Gewicht17 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung G 3/8"-8x6mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenG 3/8"Schott gewindeM 12x1Emax (mm)9Schlauch Ø außen x innen (mm)8x6Gewicht18 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung G 1/4"-10x8mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenG 1/4"Schott gewindeM 14x1Emax (mm)8Schlauch Ø außen x innen (mm)10x8Gewicht16 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung G 1/4"-8x6mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenG 1/4"Schott gewindeM 12x1Emax (mm)8Schlauch Ø außen x innen (mm)8x6Gewicht15 g / Stk.
Sofort verfügbar

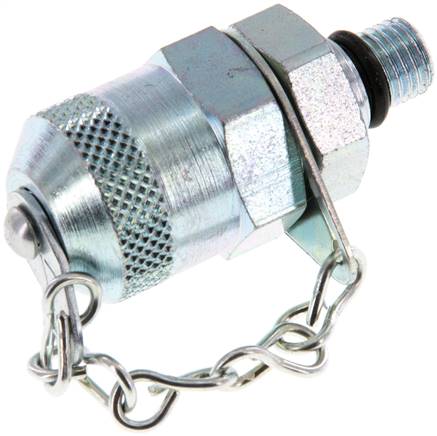

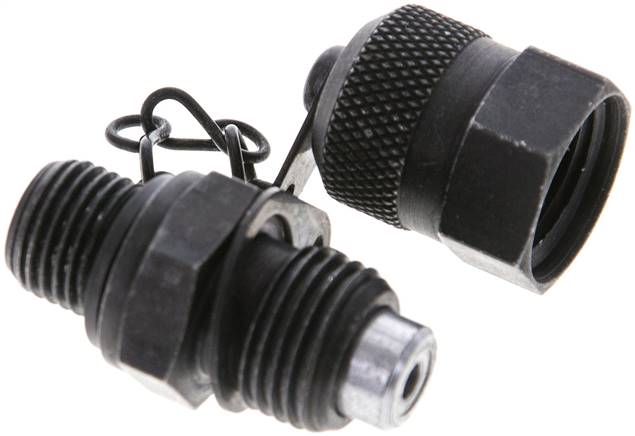

Manometeranschluss NPT 1/4" - M 16x1,5 (AG)
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)NPT 1/4"Gewinde G2 (Messanschluss)M 16x1,5 (AG)SchottgewindeM 16x1,5Emax (mm)12Betriebsdruck (bar)630Gewicht75 g / Stk.
Sofort verfügbar
Manometer Dichtring, G 1/4", 1.4571, Dichtkantringe für Hydraulik-Schneidringver
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungDichtkantringe für Hydraulik-SchneidringverschraubungenWerkstoff1.4571für GewindeG 1/4"Außen Ø (mm)10,9 - 11,4Innen Ø (mm)6,0Höhe (mm)4,5Gewicht2.2 g / Stk.
Sofort verfügbar
Aufschraub-Schott-Verschraubung G 1/8"-6x4mm,Aluminium
Betriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis +70°CWeitere Eigenschaften:WerkstoffAluminiumGewinde innenG 1/8"Schott gewindeM 10x1Emax (mm)8Schlauch Ø außen x innen (mm)6x4Gewicht9.3 g / Stk.
Sofort verfügbar
Steckanschluss m. Innengew. G 1/4"-4mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)4P (mm)16,0Temperaturbereich (°C)-20 bis +80Gewicht22 g / Stk.
Sofort verfügbar
Schutzrohr f. Maschinenthermometer, 63mm, 1.4571
TR6312SIES Schutzrohr f. Maschinenthermometer, 63mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571PN (bar)max. 35passend für Tauchschaftlänge (mm)63U (mm)45L (mm)73Gewicht120 g / Stk.
Sofort verfügbar

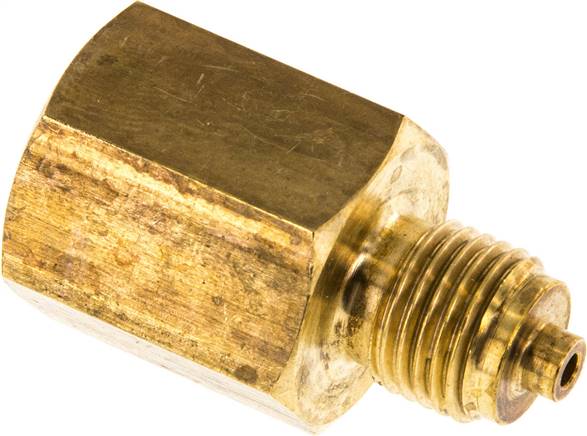

Manom.-Reduzierung G 1/4"(AG)-G 1/8"(IG). Messing, 15mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungselbstdichtend ohne Sechskant, zöllig-zölligL (mm)15Gewinde außenG 1/4"Gewinde innenG 1/8"PN (bar)400Gewicht7.6 g / Stk.
Sofort verfügbar
Edelstahl-Druckanzeige, rot/grün, G 1/8"
Werkstoffe:Körper: 1.4436, Dichtungen: NBR, Schauglas: PolyacrylMedien:geölte und ungeölte Druckluft und Gase, Flüssigkeiten, Öle und Wasser (50 ?m)Betriebsdruck:1 - 10 barTemperaturbereich:+2°C bis +65°CWeitere Eigenschaften:AnschlussG 1/8"Farbe drucklos (0 - 1 bar)rotFarbe unter Druck (1 - 10 bar)grünGewicht110 g / Stk.
Sofort verfügbar

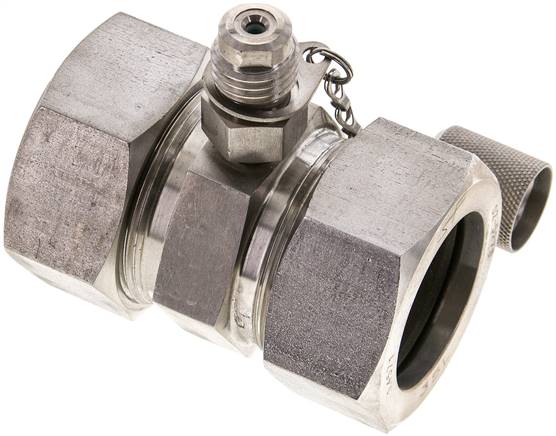

Messanschluss M16x2, 30 S (M42x2)-HD-Verschraubung, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohr Ø außen30 S (M42x2)Betriebsdruck (bar)400Temperaturbereich (°C)-20 bis +200Bauhöhe* (mm)60,0Gewicht950 g / Stk.
Sofort verfügbar
Manometer-Schneidringverschr. 6 L-G 1/4", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)6 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht50 g / Stk.
Sofort verfügbar
Manometer-Schneidringverschr. 10 S-G 1/2", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)10 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht120 g / Stk.
Sofort verfügbar
Manometeranschluss M 16x2 (IG) - NPT 1/4", Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Aufschrauben auf den MessanschlussGewinde G1 (Manometer)NPT 1/4"Gewinde G2 (Messanschluss)M 16x2 (IG)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar
Aufschraub-Gewindestück G 1/8"-8x6mm, 1.4571 ohne Mutter
Betriebsdruck*:entspricht dem des eingesetzten RohresTemperaturbereich*:entspricht dem des eingesetzten RohresAchtung: Zubehör gleich mitbestellen!1 Stück Überwurfmutter*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4571Gewinde innenG 1/8"Schlauch Ø außen x innen (mm)8x6Gewinde für ÜberwurfmutterM 12 x 1Mutter 1.4571MCK 6 ESMutter MS vernickeltMCK 6 MSVMutter POMMCK 6 KGewicht17 g / Stk.
Sofort verfügbar

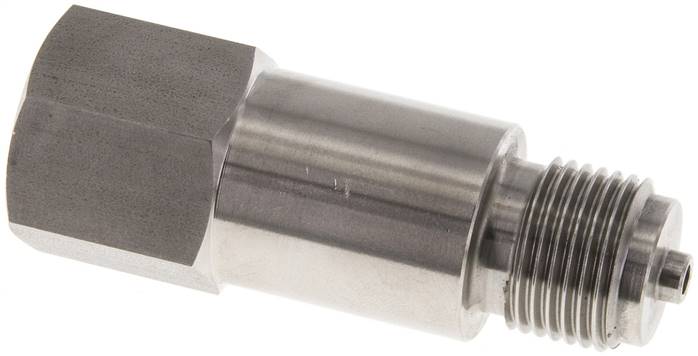

Manom.-Reduzierung G 1/4"(AG)-G 1/2"(IG). 1.4571, 41mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)41Gewinde außenG 1/4"Gewinde innenG 1/2"PN (bar)400Gewicht105 g / Stk.
Sofort verfügbar

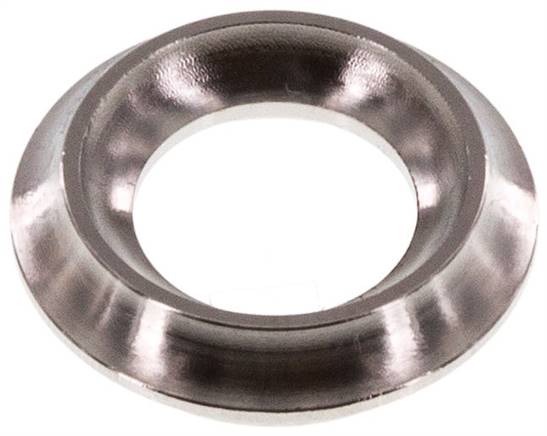

Manometer Profildichtring, 1.4571, G 3/8"
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoff1.4571für GewindeG 3/8"Außen Ø (mm)14,8Innen Ø (mm)8,0Höhe (mm)4,2Gewicht2.3 g / Stk.
Sofort verfügbar
Aufschraub-Gewindestück G 1/4"-10x8mm, 1.4571 ohne Mutter
Betriebsdruck*:entspricht dem des eingesetzten RohresTemperaturbereich*:entspricht dem des eingesetzten RohresAchtung: Zubehör gleich mitbestellen!1 Stück Überwurfmutter*bei Verwendung einer MetallüberwurfmutterWeitere Eigenschaften:Werkstoff1.4571Gewinde innenG 1/4"Schlauch Ø außen x innen (mm)10x8Gewinde für ÜberwurfmutterM 14 x 1Mutter 1.4571MCK 8 ESMutter MS vernickeltMCK 8 MSVMutter POMMCK 8 KGewicht23 g / Stk.
Sofort verfügbar
Messanschluss M16x2, 28 L-Dichtkegel, 1.4571
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohr Ø außen (mm)28 LGewinde der ÜberwurfmutterM 36 x 2Betriebsdruck (bar)160Temperaturbereich (°C)-20 bis +200Gewicht280 g / Stk.
Sofort verfügbar
Manometeranschluss M 16x2 (AG) - G 1/2", Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x2 (AG)SchottgewindeM 16Emax (mm)15Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +100Gewicht145 g / Stk.
Sofort verfügbar
Manometer Dichtring, G 1/4", 1.4571, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)Werkstoff1.4571für GewindeG 1/4"Außen Ø (mm)9,5Innen Ø (mm)5,2Höhe (mm)1,5Gewicht0.6 g / Stk.
