Zubehör für die Druck- und Temperaturmessung
Haltewinkel, Manometer-Anschlussverschraubungen, Schutzrohre zum Einschweißen oder Einschrauben, Schutzkappen, Absperrventile, Manometer-Absperrhähne, Stoßminderer, Anschlussnippel und mehr. Entdecken Sie das umfangreiche Zubehör für die Druck- und Temperaturmessung bei DF Druckluft-Fachhandel.
Manometer Zubehör - Seite 2
Manometer Zubehör - Seite 3
Manometer Zubehör - Seite 4
Manometer Zubehör - Seite 5
Manometer Zubehör - Seite 6
Manometer Zubehör - Seite 7
Manometer Zubehör - Seite 8
Manometer Zubehör - Seite 9
Manometer Zubehör - Seite 10
Manometer Zubehör - Seite 11
Manometer Zubehör - Seite 12
Manometer Zubehör - Seite 13
Manometer Zubehör - Seite 14
Manometer Zubehör - Seite 15
Manometer Zubehör - Seite 16
Manometer Zubehör - Seite 17
Manometer Zubehör - Seite 18
Manometer Zubehör - Seite 19
Manometer Zubehör - Seite 20
Manometer Zubehör - Seite 21
Manometer Zubehör - Seite 22
Manometer Zubehör - Seite 23
Manometer Zubehör - Seite 24
Manometer Zubehör - Seite 25
Sofort verfügbar
Manometer Dichtring, G 1/2", 1.4571, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)Werkstoff1.4571für GewindeG 1/2"Außen Ø (mm)17,5Innen Ø (mm)6,2Höhe (mm)2,0Gewicht3.1 g / Stk.
Sofort verfügbar
Manom.-Reduzierung NPT 1/2"(AG)-G 1/2"(IG). 1.4571, 44mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, NPT-zölligL (mm)44Gewinde außenNPT 1/2"Gewinde innenG 1/2"PN (bar)400Gewicht120 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/4"(AG)-M 12x1,5(IG). Messing, 32mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)32Gewinde außenG 1/4"Gewinde innenM 12x1,5PN (bar)250Gewicht39 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/8"(AG)-G 1/4"(IG). Messing, 29mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, zöllig-zölligL (mm)29Gewinde außenG 1/8"Gewinde innenG 1/4"PN (bar)250Gewicht30 g / Stk.
Sofort verfügbar
Manometeranschluss G 1/2" - M 16x1,5 (IG)
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Aufschrauben auf den MessanschlussGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x1,5 (IG)Betriebsdruck (bar)630Gewicht140 g / Stk.
Sofort verfügbar
Manometer-Absperrventil G 1/2" Spannmuffe - Spannmuffe,Stahl, ohne Prüfanschluss
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis max. +120°C (Typ 1.4571: -20°C bis max. +200°C), höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlventilen wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffStahlAusführungSpannmuffe* - Spannmuffe*PN* (bar)400Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlusskeinerNormDIN 16270 ATemperaturbereich (°C)-10 bis +120Gewicht600 g / Stk.
Sofort verfügbar
Manometer-Schneidringverschr. 12 S-G 1/2", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)12 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht135 g / Stk.
Sofort verfügbar
Steckanschluss m. Innengew. G 1/4"-10mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)10P (mm)16,0Temperaturbereich (°C)-20 bis +80Gewicht25 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/2"(AG)-G 3/4"(IG). Messing, 45mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, zöllig-zölligL (mm)45Gewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)250Gewicht200 g / Stk.
Sofort verfügbar
Manom.-Reduzierung NPT 1/2"(AG)-G 1/2"(IG). Messing, 44mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, NPT-zölligL (mm)44Gewinde außenNPT 1/2"Gewinde innenG 1/2"PN (bar)250Gewicht130 g / Stk.
Sofort verfügbar
Manometer-Schneidringverschr. 10 L-G 1/4", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)10 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht60 g / Stk.
Sofort verfügbar
Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte, Prüfanschluss 60 x 25 x 10, Messing
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis max. +120°C (Typ 1.4571: -20°C bis max. +200°C), höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Edelstahlventilen wird die Spannmuffe in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungDrehbare Muffe - Zapfen mit Schaft für Messgerätehalter**PN* (bar)400Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"Prüfanschluss60 x 25 x 10NormDIN 16271 BTemperaturbereich (°C)-20 bis +200Gewicht750 g / Stk.
Sofort verfügbar
Steckanschluss m. Innengew. G 3/8"-12mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 3/8"D (mm)12P (mm)20,0Temperaturbereich (°C)-20 bis +150Gewicht50 g / Stk.
Sofort verfügbar
Manometer-Stoßminderer G 1/2" , Stahl
Verwendung:Für die Montage an Druckmessgeräten in Anwendungen, wo starke Pulsationen oder Druckstöße vorkommen (z.B. an Kompressoren, hydraulischen Pressen, Dampfmaschinen, Zerreißmaschinen). Die einstellbare Drossel erlaubt ein Anpassen des Durchgangsquerschnitts auch im eingebauten Zustand. Durch Vorschalten von Stoßminderern wird die Lebensdauer und Ablesbarkeit von Manometern und Druckmessgeräten deutlich erhöht.Werkstoffe:Messing / NBR, 1.4571 / FKM oder Stahl / NBRTemperaturbereich:-10°C bis +120°C*Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffStahlGewinde außenG 1/2 *Gewinde innenG 1/2"PN (bar)400Gewicht200 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/2"(AG)-M 12x1,5(IG). Messing, 37mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)37Gewinde außenG 1/2"Gewinde innenM 12x1,5PN (bar)250Gewicht130 g / Stk.
Sofort verfügbar
Steckanschluss m. Innengew. G 1/4"-6mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungHochtemperaturGG 1/4"D (mm)6P (mm)16,0Temperaturbereich (°C)-20 bis +150Gewicht19 g / Stk.
Sofort verfügbar
Manometer-Absperrhahn G 1/2" Muffe - Zapfen, 1.4571, ohne Prüfanschluss
Werkstoffe:Körper und Küken: Messing oder 1.4571, Griff: KunststoffAnwendung:Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.Temperaturbereich:-10°C bis +50°C*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungMuffe - Zapfen**PN (bar)25Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlusskeinerNormDIN 16261 BGewicht300 g / Stk.
Sofort verfügbar

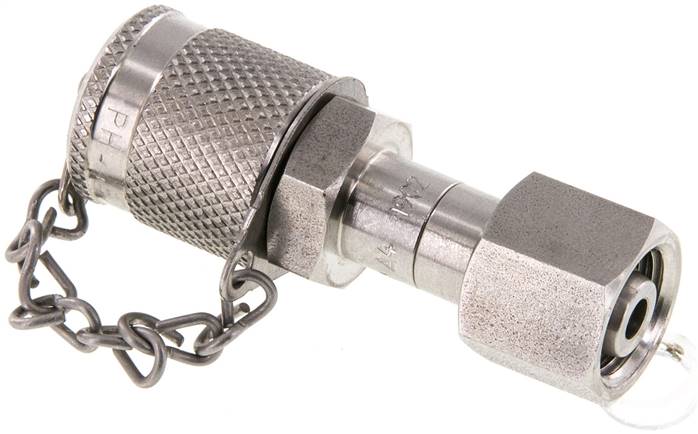

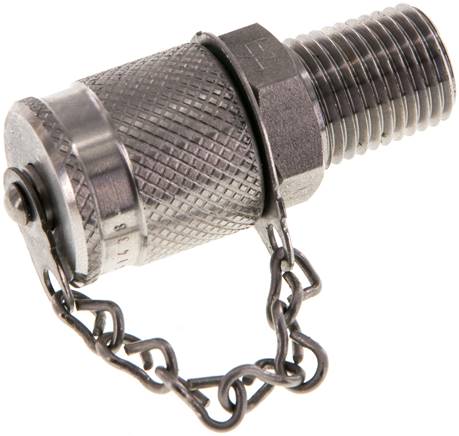

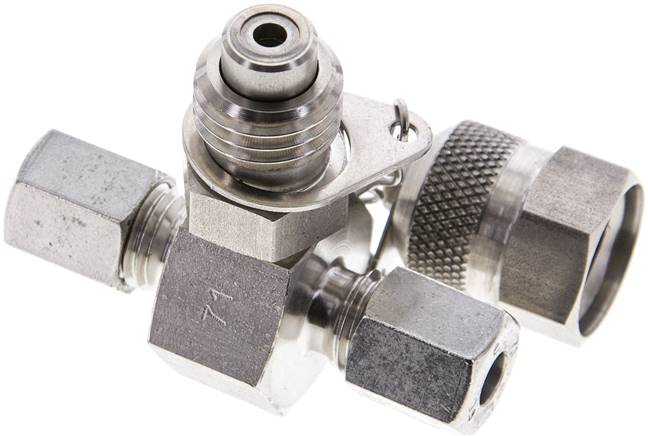

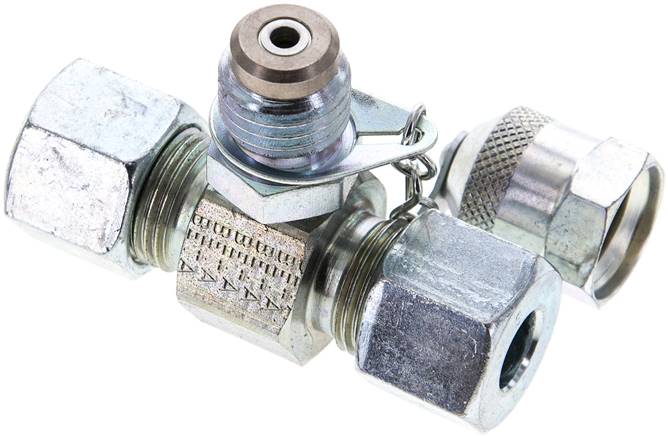

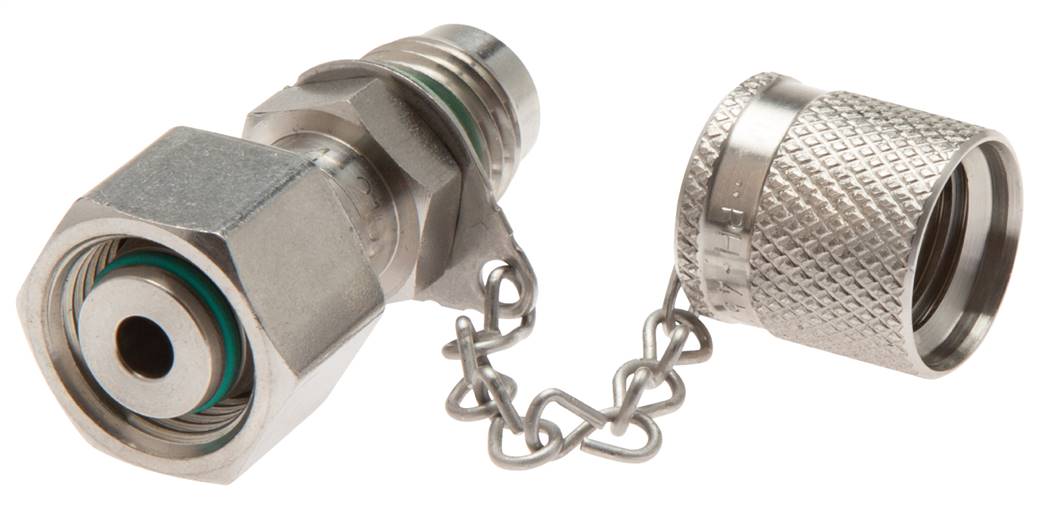

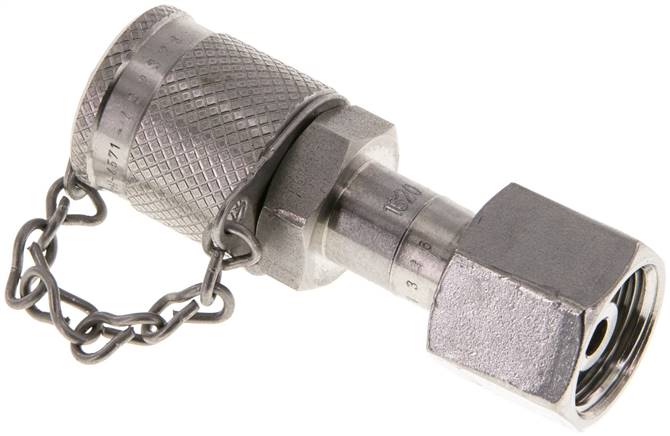

Manometeranschluss M 16x2 (IG) - G 1/2", 1.4305
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:Werkstoff1.4305Ausführungzum Aufschrauben auf den MessanschlussGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x2 (IG)Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht140 g / Stk.
Sofort verfügbar
Steckanschluss m. Innengew. G 3/8"-10mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 3/8"D (mm)10P (mm)20,0Temperaturbereich (°C)-20 bis +80Gewicht50 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/2"(AG)-M 12x1,5(IG). 1.4571, 37mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)37Gewinde außenG 1/2"Gewinde innenM 12x1,5PN (bar)400Gewicht120 g / Stk.
Sofort verfügbar
Manometer Profildichtring, 1.4571, G 1/2"
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoff1.4571für GewindeG 1/2"Außen Ø (mm)14,8Innen Ø (mm)8,0Höhe (mm)4,2Gewicht2.3 g / Stk.
Sofort verfügbar
Manom.-Reduzierung G 1/4"(AG)-G 1/8"(IG). 1.4571, 27mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)27Gewinde außenG 1/4"Gewinde innenG 1/8"PN (bar)400Gewicht34 g / Stk.
Sofort verfügbar

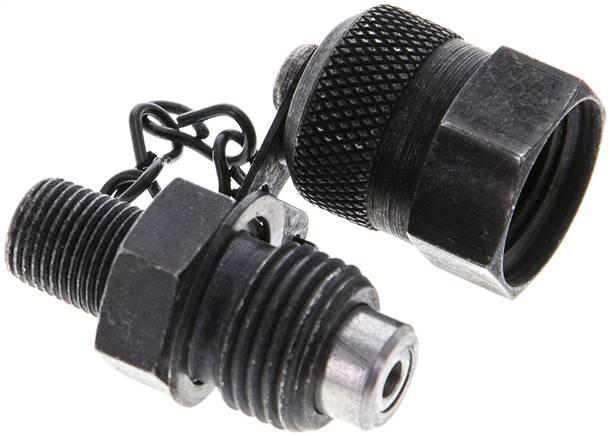

Manometeranschluss G 1/2" - M 16x1,5 (AG)
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktAusführungzum Einschrauben in den MessschlauchGewinde G1 (Manometer)G 1/2"Gewinde G2 (Messanschluss)M 16x1,5 (AG)SchottgewindeM 16x1,5Emax (mm)15Betriebsdruck (bar)630Gewicht135 g / Stk.
Sofort verfügbar
Manometer-Schneidringverschr. 8 S-G 1/2", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)8 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht105 g / Stk.
