Messstrecke für METPOINT OCV DN50

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 65 2 1/2"TypMS-6510PN (bar [ü])10A (mm)1105B (mm)260C (mm)1220RR 2 1/2"D1 (Ø mm)76,1 x 3,6Bestell Nr.:BE-4013265

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 80 3"TypMS-8010PN (bar [ü])10A (mm)1155B (mm)320C (mm)1270RR3"D1 (Ø mm)88,9 x 4,0Bestell Nr.:BE-4013266

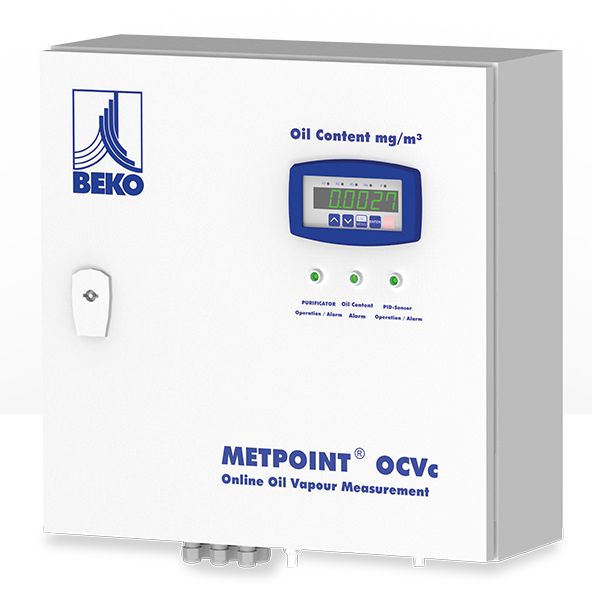

METPOINT OCV Überwachungssystem für Restölgehalt in Druckluft   Das METPOINT® OCV ist ein intelligentes System zur Überwachung der Druckluft und wurde speziell für die Kontrolle des Restölgehaltes (ISO 8573-1 Klassen 1-4) in Druckluftsystemen entwickelt. Bitte beachten Sie die METPOINT® OCV compact Installationsbedingungen: Druckbereich: 3-16 bar (höhere Drücke mit Reduzierventil möglich) Temperaturbereich der Druckluft: 5-45 °C Drucktaupunkt: max. +10°Ctd oder max. 40% rel. Feuchte Hinweis: Es wird eine Installation mit dem öl- und fettfreien Kugelhahn und einem Bypass empfohlen. Dies vereinfacht die Demontage zu Servicezwecken.   Das METPOINT ® OCV ist ein intelligentes Druckluftüberwachungssystem und wurde speziell für die Überwachung von Restölgehalten (Öldampf)/Kohlenwasserstoffenin Druckluftsystemen,gemäß ISO 8573-1 in Bezug auf Druckluftqualität entwickelt.Hinweis: Es wird eine Installation zusammen mit dem öl- und fettfreien Kugelhahn bzw. mit einem Bypass empfohlen.   Technische Daten:   Messmedium Druckluft, frei von aggressiven, korrosiven,ätzenden, giftigen, entzündlichen undbrandfördernden Bestandteilen. DerEinsatz einer der Messaufgabe angepasstenDruckluft-Aufbereitung ist notwendig. Messgröße Restölgehalt in mg Öl/Norm m³ bezogen auf 1,0 bar[a], +20 °C, 0 % relative Feuchte, gemäß ISO 8573-1 Erkennbare Substanzen Polyalphaolefine, aromatische undaliphatische Kohlenwasserstoffe,funktionelle Kohlenwasserstoffe Einsatzbereiche Nach Aktivkohlefilter, nach Aktivkohle-Adsorber,nach BEKOKAT ® (katalytischem Konverter),nach ölfrei verdichtendem Kompressor, jeweilsmit vorgeschalteter Filtration und Trocknung Umgebungstemperatur +5 °C ... +45 °C, rel. Feuchte = 75 % ohne Betauung Lagertemperatur +5 °C ... +50 °C Umgebungsdruck 800 ... 1200 mbar [a] Drucktaupunkt max. +10 °Ctd Drucklufttemperatur +5 °C ... +50 °C Betriebsüberdruck 3 … 16 bar[ü], optionaler Druckminderervorschaltbar für bis 300 bar [e] EinstellungBetriebsdruck Mittels integriertem Druckminderer mit Anzeige Messgas-Feuchte = 40 % rel. Feuchte, Drucktaupunkt max.+10 °C, nicht kondensierbare Feuchte Druckluft-Anschluss G1/8 Innengewinde nach ISO 228-1 Messwerte mg/Norm m³, druck- und temperaturkompensiert Messbereich = 0,01 … 2,500 mg/m³ Messwertanzeige alle 4 Sekunden ein neuer Messwert Kalibrierter Messbereich = 0,01 … 1,25 mg/m³ Restölgehalt,gemäß ISO 8573-1 Nachweisgrenze (Restöl) 0,001 mg/m³ Messbereich undGenauigkeit = 0,01 … 0,5 mg/m³ ± 0,003= 0,5 … 1,0 mg/m³ ± 0,10= 1,0 … 2,5 mg/m³ ± 0,10 Messgas-Durchfluss ca. 1,20 Norm Liter / Minute, bezogen auf 1,0bar [a] und +20 °C, im entspannten Zustand Anzeige derEinhaltung einer ISORestöldampf-Klasse Als LED (rot/grün), konfigurierbar Referenzgaserzeugung Integrierter katalytischer Konverter Spannungsversorgung 100 ... 240 VAC / 1 Ph. / PE / 50 ... 60 Hz / ± 10 % Schutzart IP54 / DIN EN 60529 Ausgänge 4 ... 20 mA Analogausgang, 2-Leitersystem,RS-485, MODBUS RTU für die MesswertÜbertragung,1 Alarmkontakt, Schließer Abmessungen (mm) 410 x 440 x 163 (B x H x T) Gewicht ca. 16,3 kg   Lieferumfang: OCV compact Messsystem, anschlussfertig mit Stromkabel, 2,5 m Werkskalibrierprotokoll (wird separat zur Verfügung gestellt) Installations- und Betriebsanleitung Transportverpackung, wird zum Rücktransport für Kalibrierung und Wartung benötigt

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 40 1 1/2"TypMS-4016PN (bar [ü])16A (mm)600B (mm)180C (mm)670RR1 1/2"D1 (Ø mm)48,3 x 3,6Bestell Nr.:BE-4013234

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 25 1"TypMS-2516PN (bar [ü])16A (mm)480B (mm)120C (mm)530RR1"D1 (Ø mm)33,7 x 3,6Bestell Nr.:BE-4013230

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 20 3/4"TypMS-2016PN (bar [ü])16A (mm)430B (mm)120C (mm)475RR 3/4"D1 (Ø mm)26,9 x 2,6Bestell Nr.:BE-4013229

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 32 1 1/4"TypMS-3216PN (bar [ü])16A (mm)550B (mm)130C (mm)610RR 1 1/4"D1 (Ø mm)42,4 x 3,6Bestell Nr.:BE-4013233
