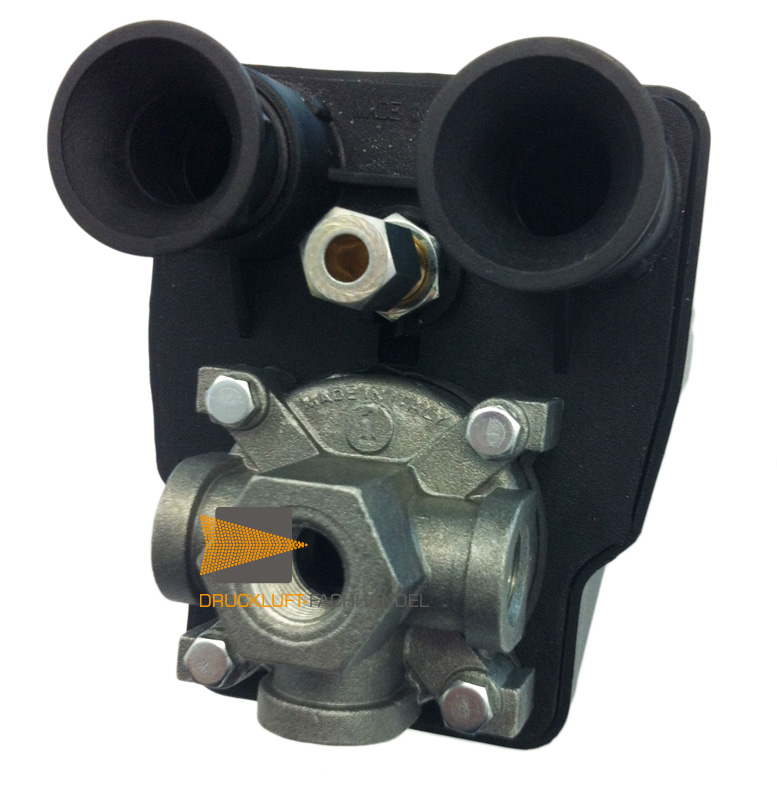

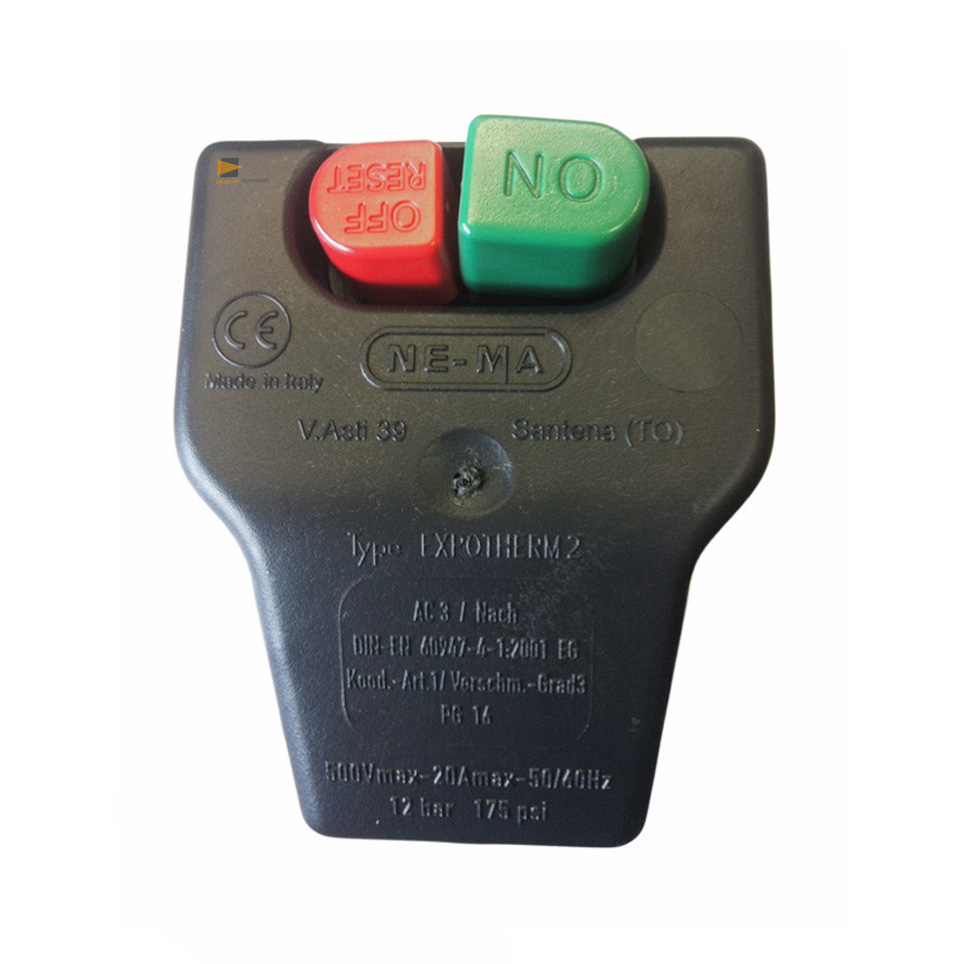

NEMA Druckschalter 400V max. 12 bar 2,5-4 A Expotherm 2
Lieferzeit anfragen
82,11 € inkl. MwSt.
Inhalt:
1 Stück
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF
Hersteller-Nr.:
DF10935
Produktnummer:
DF10935
Gewicht:
0.68 kg
Versand:
Paket
Produktinformationen "NEMA Druckschalter 400V max. 12 bar 2,5-4 A Expotherm 2"
NE-MA-Druckschalter für Kompressoren Typ Expotherm 2 400V / 4-12 bar
mit Entlastungsventil für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung
Druckschalter für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Drehstrom 400V/3Ph |
| Entlastungsventil | für Kunststoff oder Kupfer |
| Min./Max. Druckbereich | 4 - 12 bar |
| Ein-/Aus-Schalter | ja |
| Anschluss* | Flansch 4 x 1/4" |
| Gewicht | 680 gr |
| Nennstrom | max. 23 A |
| Kontaktart | Öffner (3-polig) |
| Abmessung | ca. 100x85x165 mm |
| Schutzart | IP 44 |
| Motorschutz | 2,5-4,0 A - bis 1,5 kW |
* Anschluß Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
