Pneumat. 3-Wege-Kugelhahn (T1), einfachwirkend, G 3/4", ES
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
539,17 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
539,17 €*
730,27 €*
(Sie sparen 26.17% )
|
| 3 ab |
512,21 €*
730,27 €*
(Sie sparen 29.86% )
|
| 10 ab |
485,25 €*
730,27 €*
(Sie sparen 33.55% )
|
| 30 ab |
458,29 €*
730,27 €*
(Sie sparen 37.24% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571417741
Produktnummer:
DA128886
Gewicht:
2.5 kg
Produktinformationen "Pneumat. 3-Wege-Kugelhahn (T1), einfachwirkend, G 3/4", ES"
Kugelhahn:
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
Schwenkantrieb:
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FO
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Ausführung | einfachwirkend |

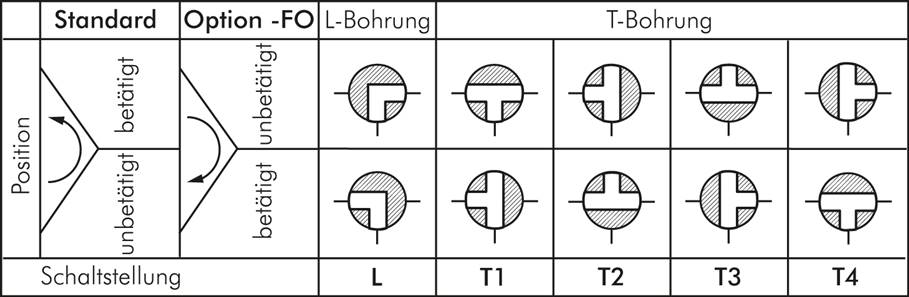

| Bohrung | T1 |
| Gewinde Kugelhahn | G 3/4" |
| DN (mm) | 15 |
| Einbaulänge Kugelhahn (mm) | 88 |
| PN (bar) | -0,9 bis 63 |
| Ersatzantriebe | PDE 006-F04-VK9 |
| Gewicht | 2,5 kg / Stk. |
