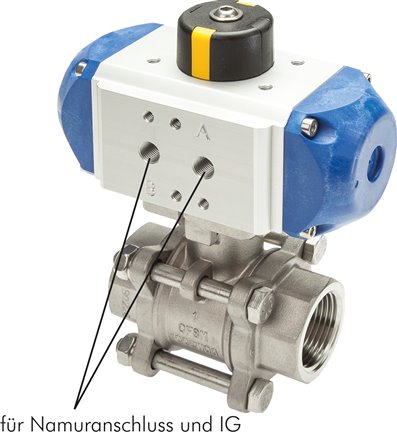

Pneumat. Edelstahl-Kugelhahn, G 1/4", doppeltwirkend
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
327,38 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
327,38 €*
493,86 €*
(Sie sparen 33.71% )
|
| 3 ab |
311,01 €*
493,86 €*
(Sie sparen 37.02% )
|
| 10 ab |
294,64 €*
493,86 €*
(Sie sparen 40.34% )
|
| 30 ab |
278,27 €*
493,86 €*
(Sie sparen 43.65% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571410490
Produktnummer:
DA129091
Gewicht:
0.95 kg
Produktinformationen "Pneumat. Edelstahl-Kugelhahn, G 1/4", doppeltwirkend"
Vorteile:
•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)
Kugelhahn
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Anschweißenden -AS, Zeugnis 3.1
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Bauform | Gewindeanschluss |
| Ausführung | doppeltwirkend |
| Gewinde Kugelhahn | G 1/4" |
| DN (mm) | 10 |
| Einbaulänge Kugelhahn (mm) | 60 |
| PN (bar) | -0,9 bis 63 |
| Ersatzantriebe | PDD 001 |
| Gewicht | 950 g / Stk. |
