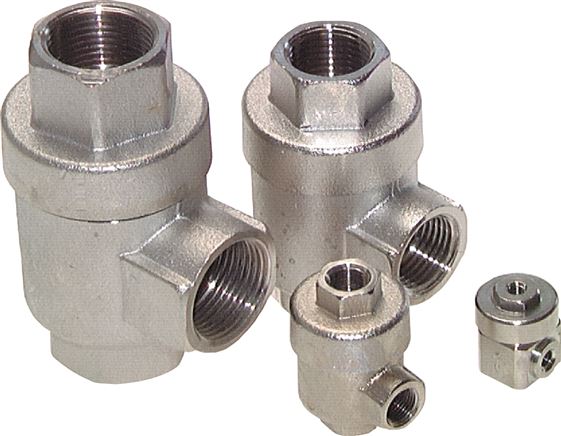

Schnellentlüftungsventil G 1/4", Standard
Sofort verfügbar
Preis Pro Stück
7,93 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
7,93 €*
14,63 €*
(Sie sparen 45.8% )
|
| 5 ab |
7,53 €*
14,63 €*
(Sie sparen 48.53% )
|
| 20 ab |
7,13 €*
14,63 €*
(Sie sparen 51.26% )
|
| 50 ab |
6,74 €*
14,63 €*
(Sie sparen 53.93% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571658816
Produktnummer:
DA143444
Gewicht:
0.15 kg
Versand:
Paket
Produktinformationen "Schnellentlüftungsventil G 1/4", Standard"
Präzisionsausführung:
Werkstoffe:
Körper: Aluminium eloxiert, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +70°C
Betriebsdruck:
0,5 - 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Standardausführung:
Werkstoffe:
Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;
Temperaturbereich:
-20°C bis max. +70°C
Betriebsdruck:
1 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Optional:
FKM-Dichtung (-20°C bis max. +150°C) -V
Funktion:

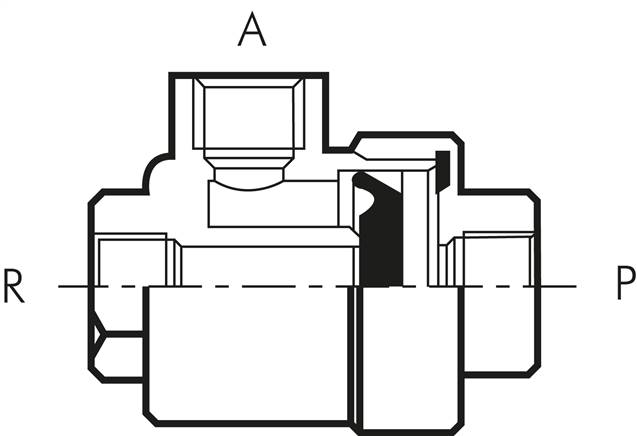

Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.
Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.
Weitere Eigenschaften:
| Ausführung | Standard |
| Gewinde A | G 1/4" |
| Gewinde P | G 1/4" |
| Gewinde R | G 1/4" |
| Belüftung P -> A (L/min) | 1.200 |
| Entlüftung A -> R (L/min) | 2.250 |
| Ersatzmembrane | SV 1438 MEMBRANE |
| Temperaturbereich (°C) | -20 bis +70 |
| Betriebsdruck (bar) | 1 - 10 |
| Gewicht | 150 g / Stk. |
