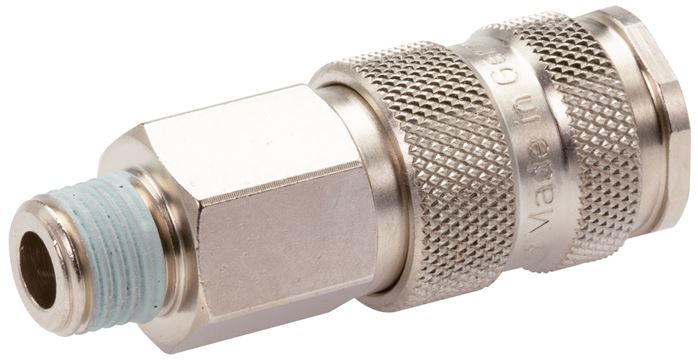

Schnellkupplung (NW7,2) R 1/4"(AG), Stahl gehärtet, vernickelt / Messing vernickel
Sofort verfügbar
Preis Pro Stück
14,35 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
14,35 €*
19,67 €*
(Sie sparen 27.05% )
|
| 3 ab |
13,63 €*
19,67 €*
(Sie sparen 30.71% )
|
| 10 ab |
12,92 €*
19,67 €*
(Sie sparen 34.32% )
|
| 30 ab |
12,20 €*
19,67 €*
(Sie sparen 37.98% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571153014
Produktnummer:
DA119713
Gewicht:
0.1 kg
Versand:
Paket | Express möglich
Produktinformationen "Schnellkupplung (NW7,2) R 1/4"(AG), Stahl gehärtet, vernickelt / Messing vernickel"
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss***:
Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Vorteile:
•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und Dose
Optional:
Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA
*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.
Weitere Eigenschaften:
| Werkstoff | Stahl gehärtet, vernickelt / Messing vernickelt |
| Gewinde außen | R 1/4" |
| Verwendbar für Stecker beidseitig absperrend | nein |
| tatsächliche Nennweite (mm) | 7,8 |
| Temperaturbereich (°C) | +20 bis +100 |
| Gewicht | 100 g / Stk. |
