Schott-Winkel-Absperrhahn 12mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
16,55 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
16,55 €*
22,36 €*
(Sie sparen 25.98% )
|
| 3 ab |
15,73 €*
22,36 €*
(Sie sparen 29.65% )
|
| 10 ab |
14,90 €*
22,36 €*
(Sie sparen 33.36% )
|
| 30 ab |
14,07 €*
22,36 €*
(Sie sparen 37.08% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571377236
Produktnummer:
DA145414
Gewicht:
0.12 kg

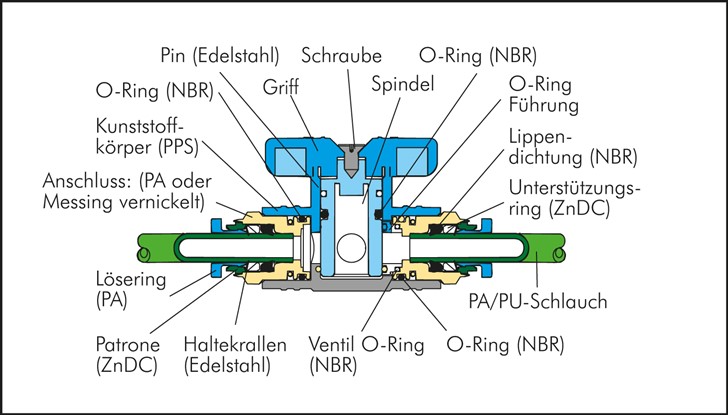

Produktinformationen "Schott-Winkel-Absperrhahn 12mm, IQS-Standard"
Werkstoffe:
Körper: Messing vernickelt / PA 66 / PPS, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PA 66 (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Medien:
Druckluft, neutrale Gase
Funktionsprinzip:
Die Absperrhähne sperren den Luftstrom ab und trennen damit 2 Systeme voneinander. Eine Entlüftung findet nicht statt.
Vorteile:
•sehr kompakte Bauform

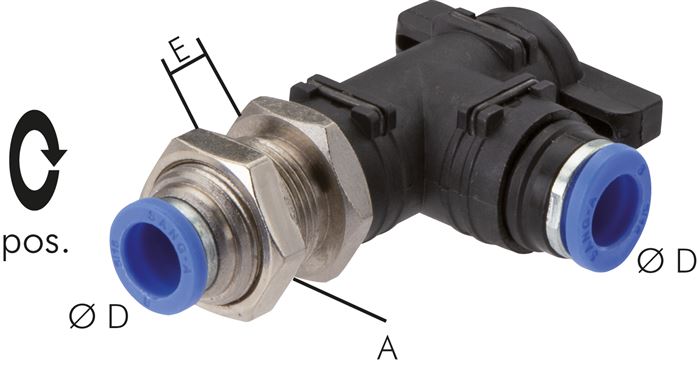

Weitere Eigenschaften:
| D (mm) | 12 |
| A | M 22x1 |
| Emax (mm) | 10 |
| Gewicht | 120 g / Stk. |
