Sicherheitskugelhähne
Sicherheitskugelhähne bei DF Druckluft-Fachhandel. Unsere Sicherheitskugelhähne haben entweder eine Entlüftungsbohrung, sind abschließbar oder sie sind eine Kombination aus beidem.
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 1", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1"EntlüftungsgewindeM 5DN (mm)25L (mm)81PN (bar)-0,98 bis 14H (mm)64R (mm)117Passender SchalldämpferSD 50Gewicht600 g / Stk.
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 3/8", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 3/8"EntlüftungsgewindeM 5DN (mm)10L (mm)45PN (bar)-0,98 bis 14H (mm)49R (mm)96Passender SchalldämpferSD 50Gewicht160 g / Stk.
Sofort verfügbar
Messing-Kugelhahn, G 1", -0,98 bis 40bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 1"DN (mm)25L (mm)90PN (bar)-0,98 bis 40H (mm)55R (mm)120Gewicht850 g / Stk.
Sofort verfügbar

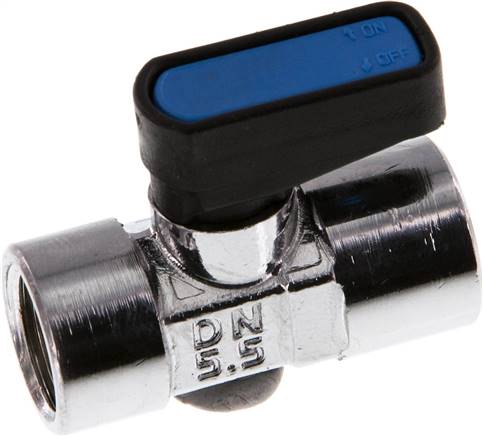

Messing-Minikugelhahn mit Entlüftungsbohrung G 1/4", PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,99 bar)Weitere Eigenschaften:GG 1/4"DN (mm)6L (mm)37PN (bar)-0,99 bis 20H (mm)21R (mm)19Entlüftungsbohrung (mm)2,5Gewicht41 g / Stk.
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 1/4", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1/4"EntlüftungsgewindeM 5DN (mm)8L (mm)45PN (bar)-0,98 bis 14H (mm)49R (mm)96Passender SchalldämpferSD 50Gewicht160 g / Stk.
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 1/2", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1/2"EntlüftungsgewindeM 5DN (mm)15L (mm)59PN (bar)-0,98 bis 14H (mm)51R (mm)96Passender SchalldämpferSD 50Gewicht250 g / Stk.
Sofort verfügbar

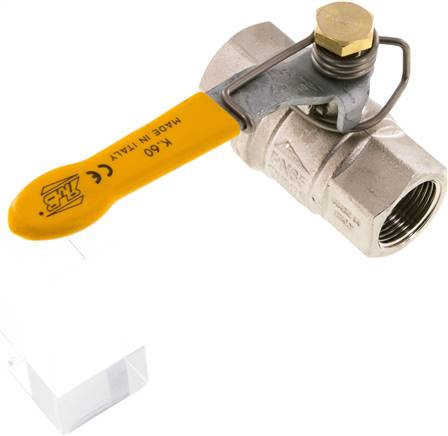

Messing-Kugelhahn, G 3/4", -0,98 bis 40bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 3/4"DN (mm)20L (mm)80PN (bar)-0,98 bis 40H (mm)51R (mm)120Gewicht500 g / Stk.
Sofort verfügbar

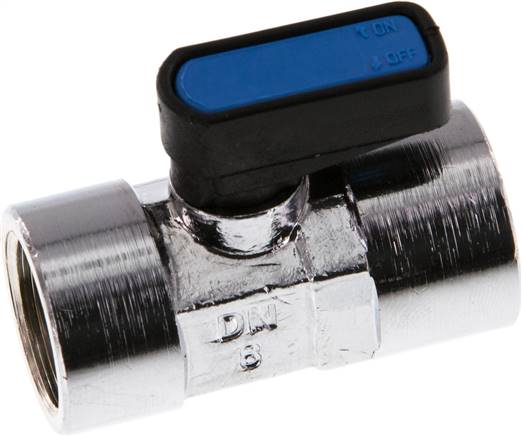

Messing-Minikugelhahn mit Entlüftungsbohrung G 3/8", PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,99 bar)Weitere Eigenschaften:GG 3/8"DN (mm)8L (mm)42PN (bar)-0,99 bis 20H (mm)22R (mm)19Entlüftungsbohrung (mm)3,0Gewicht70 g / Stk.
Sofort verfügbar
Messing-Kugelhahn, G 3/8", -0,98 bis 65bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 3/8"DN (mm)10L (mm)60PN (bar)-0,98 bis 65H (mm)40R (mm)100Gewicht230 g / Stk.
Sofort verfügbar

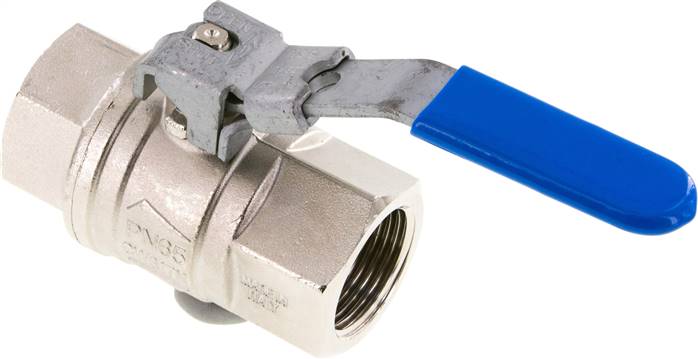

Messing-Kugelhahn, abschließbar, Rp 1", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1"DN (mm)25L (mm)91PN (bar)-0,98 bis 40H (mm)66R (mm)117passendes VorhangschlossVHS 40Gewicht850 g / Stk.
Sofort verfügbar

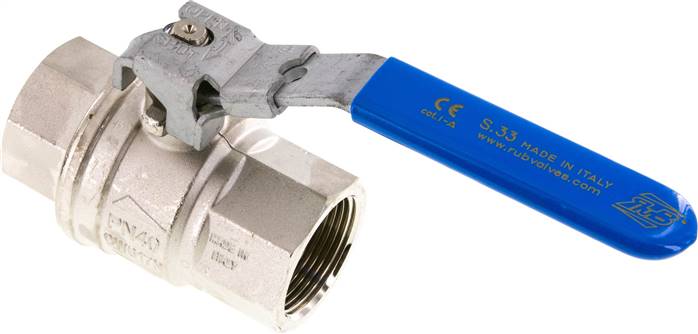

Messing-Kugelhahn, abschließbar, Rp 1-1/4", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1-1/4"DN (mm)32L (mm)104PN (bar)-0,98 bis 40H (mm)82R (mm)157passendes VorhangschlossVHS 40Gewicht1,2 kg / Stk.
Sofort verfügbar

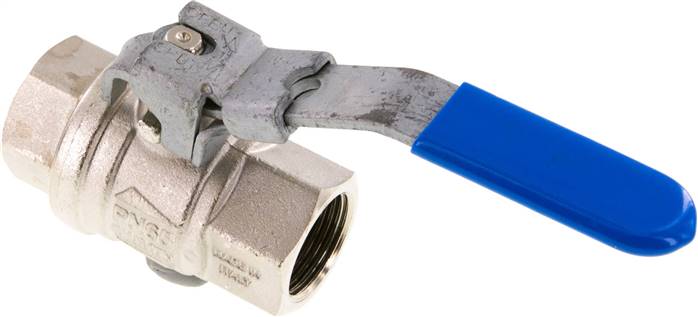

Messing-Kugelhahn, abschließbar, Rp 3/4", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 3/4"DN (mm)20L (mm)75PN (bar)-0,98 bis 40H (mm)63R (mm)117passendes VorhangschlossVHS 40Gewicht490 g / Stk.
Sofort verfügbar
Messing-Kugelhahn, abschließbar, Rp 1-1/2", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1-1/2"DN (mm)40L (mm)117PN (bar)-0,98 bis 40H (mm)89R (mm)157passendes VorhangschlossVHS 40Gewicht1,6 kg / Stk.
Sofort verfügbar

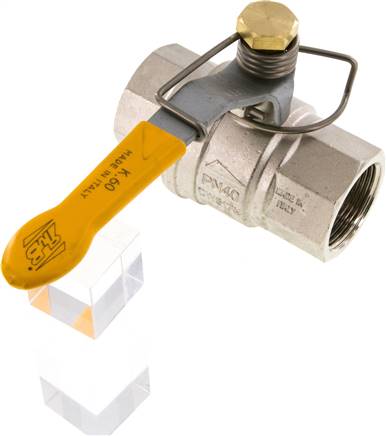

Messing-Kugelhahn, G 1-1/4", -0,98 bis 40bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 1-1/4"DN (mm)32L (mm)110PN (bar)-0,98 bis 40H (mm)75R (mm)158Gewicht1,2 kg / Stk.
Sofort verfügbar

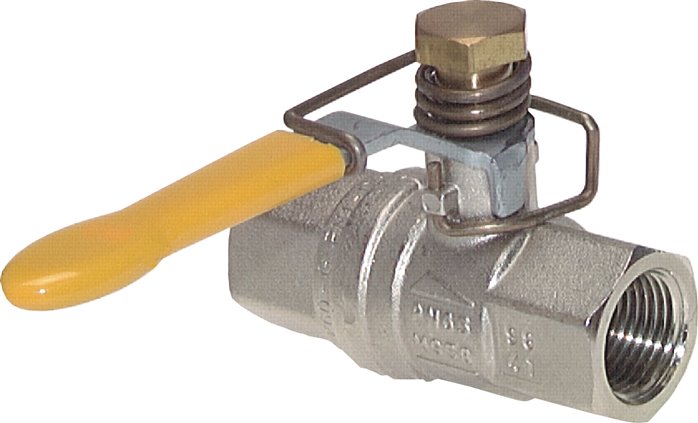

Messing-Kugelhahn, G 2", -0,98 bis 40bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 2"DN (mm)50L (mm)140PN (bar)-0,98 bis 40H (mm)88R (mm)158Gewicht2,7 kg / Stk.
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 1-1/2", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1-1/2"EntlüftungsgewindeG 1/4"DN (mm)40L (mm)102PN (bar)-0,98 bis 14H (mm)86R (mm)157Passender SchalldämpferSD 14Gewicht1,5 kg / Stk.
Sofort verfügbar

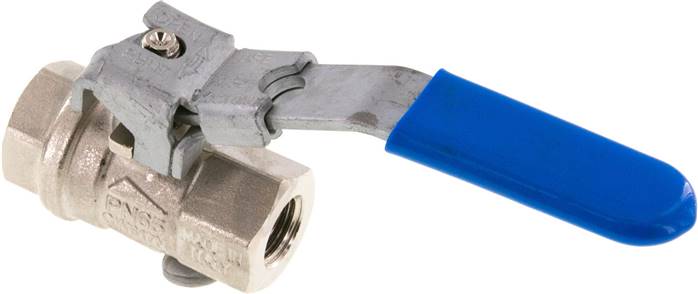

Messing-Kugelhahn, abschließbar, Rp 1/4", -0,98 bis 65 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1/4"DN (mm)8L (mm)51PN (bar)-0,98 bis 65H (mm)49R (mm)96passendes VorhangschlossVHS 40Gewicht220 g / Stk.
Sofort verfügbar
11
%
Sicherheitskugelhahn mit Entlüftungsbohrung Rp 1 1 /4 / Messing vernickelt 103258
Sicherheitskugelhahn nicht abschließbar mit Entlüftungsbohrung, MS vern., Betriebstemp. max. 60°C, Rp 1 1/4, DN 32, PN max. 12 barSicherheitskugelhahn aus Messing.Speziell konzipiert für Druckluftanwendungen.Der Kugelhahn sperrt die Versorgungsseite ab und entlüftet die Anwendung in die Atmosphäre.Technische Daten:Betriebsdruck max.12 barBetriebstemperatur min.0 °CBetriebstemperatur max.60 °CKugelMessing vernickeltGehäuseMessing vernickeltHandhebelAluminium-Druckguss, schwarzStopfbuchseMessing vernickeltSpindelMessing vernickeltDichtmaterialPTFEGewindematerialMessing blankGewindeRp 1 1/4GewindenormRp-Gewinde nach ISO 7-1DN32A150 mmL103 mmB98 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 281. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 281 (siehe Downloads).
Sofort verfügbar
Messing-Kugelhahn mit Entlüftungsbohrung G 1-1/4", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1-1/4"EntlüftungsgewindeG 1/4"DN (mm)32L (mm)93PN (bar)-0,98 bis 14H (mm)80R (mm)157Passender SchalldämpferSD 14Gewicht1,1 kg / Stk.
Sofort verfügbar

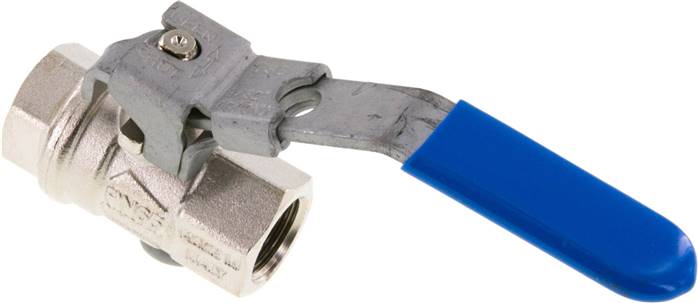

Messing-Kugelhahn, abschließbar, Rp 3/8", -0,98 bis 65 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 3/8"DN (mm)10L (mm)51PN (bar)-0,98 bis 65H (mm)49R (mm)96passendes VorhangschlossVHS 40Gewicht195 g / Stk.
Sofort verfügbar

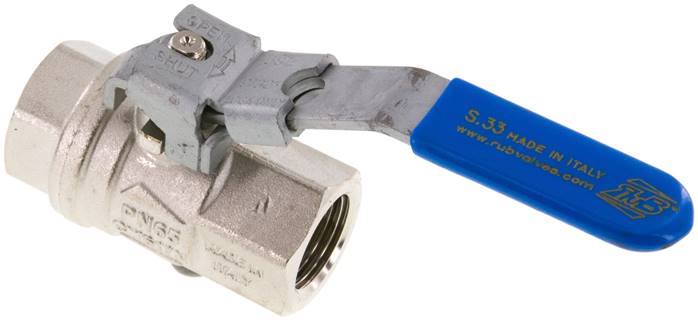

Messing-Kugelhahn, abschließbar, Rp 1/2", -0,98 bis 65 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1/2"DN (mm)15L (mm)61PN (bar)-0,98 bis 65H (mm)51R (mm)96passendes VorhangschlossVHS 40Gewicht290 g / Stk.
Sofort verfügbar

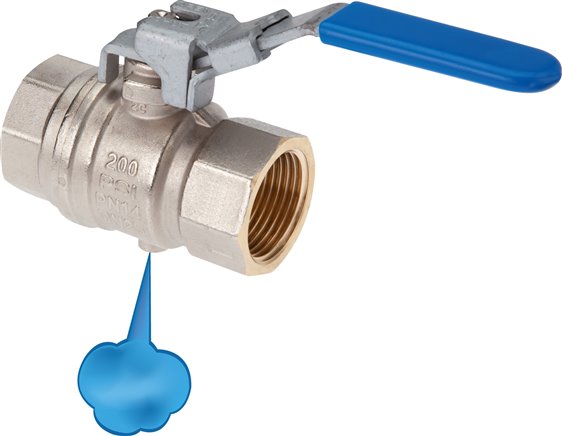

Messing-Kugelhahn mit Entlüftungsbohrung G 2", PN 14
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 2"EntlüftungsgewindeG 1/4"DN (mm)50L (mm)121PN (bar)-0,98 bis 14H (mm)93R (mm)157Passender SchalldämpferSD 14Gewicht2,4 kg / Stk.
Sofort verfügbar

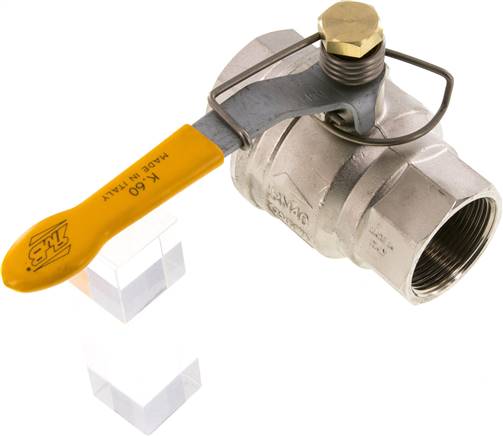

Messing-Kugelhahn, G 1-1/2", -0,98 bis 40bar, federschließend
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 1-1/2"DN (mm)40L (mm)120PN (bar)-0,98 bis 40H (mm)81R (mm)158Gewicht1,7 kg / Stk.
Sofort verfügbar

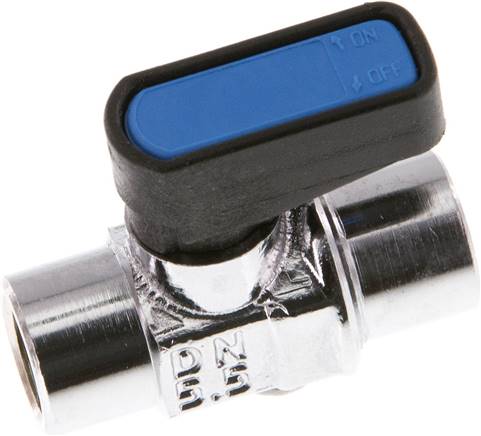

Messing-Minikugelhahn mit Entlüftungsbohrung G 1/8", PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,99 bar)Weitere Eigenschaften:GG 1/8"DN (mm)6L (mm)35PN (bar)-0,99 bis 20H (mm)21R (mm)19Entlüftungsbohrung (mm)2,5Gewicht35 g / Stk.
Druckluft Sicherheitskugelhähne bei DF Druckluft-Fachhandel
Durch die Entlüftungsbohrung an der Unterseite der Kugelhähne entweicht die noch auf der Anwenderseite enthaltene Luft beim Schließen des Kugelhahns in die Atmosphäre, die Anwendung wird somit entlüftet. Gleichzeitig wird das Leitungssystem versorgungsseitig abgesperrt.
Das beabsichtigte oder unbeabsichtigte Verstellen des Kugelhahns wird mittels eines einfachen, handelsüblichen Vorhängeschlosses verhindert, welches den Hahn sowohl im geöffneten als auch im geschlossenen Zustand sichert. Sicherheitskugelhähne mit Federrückstellung verhindern eine unbeabsichtigte Stellung „offen“. Bei Nichtbetätigung des Handgriffes erfolgt eine automatische Stellung „geschlossen“.
Tabelle:
|
Download:
|
Ihre Vorteile auf einen Blick:
|
