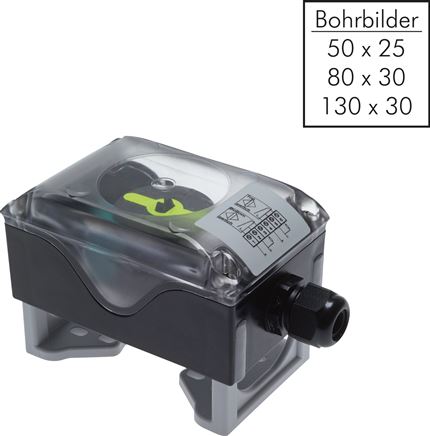

Signalbox Classic, 3/2-Wege-Pneumatikventil
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
414,85 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
414,85 €*
563,62 €*
(Sie sparen 26.4% )
|
| 3 ab |
394,10 €*
563,62 €*
(Sie sparen 30.08% )
|
| 10 ab |
373,36 €*
563,62 €*
(Sie sparen 33.76% )
|
| 30 ab |
352,62 €*
563,62 €*
(Sie sparen 37.44% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427597
Produktnummer:
DA129406
Gewicht:
0.45 kg
Produktinformationen "Signalbox Classic, 3/2-Wege-Pneumatikventil"
Werkstoffe:
Gehäuse: PA6, Deckel: Polycarbonat, Schaltwelle: PA6, Dichtungen: EPDM und NBR, Montagebrücke: PA6, Schrauben: 1.4301
Temperaturbereich:
-20°C bis max. +80°C (KH P END P: -10°C bis max. +60°C)
Schutzart:
IP 67 (KH P END P: IP 65)
Anschlussmaße:
Passt auf Bohrbilder 50 x 25, 80 x 30 und 130 x 30, Wellenhöhe variabel einstellbar zwischen 20 und 30 mm, passt auf alle gängigen Antriebe, jedoch nicht auf PDD 050 & PDE 050.
Achtung:
Bei Montage auf Antrieben der Größe 1 in Verbindung mit Namurventil muss ggf. eine Distanzplatte (DR NAMUR DIS 6) zwischen Ventil und Antrieb montiert werden.
*Gehäuse und Deckel aus Vestamid
Weitere Eigenschaften:
| Schaltertyp | 3/2-Wege-Pneumatikventil |
| Schaltleistung | 1 - 8 bar |
| Schaltfunktion | 2 Öffner (pneumatisch) |
| Temperaturbereich (°C) | -10 bis +60 |
| IP-Schutzart | IP 65 |
| Gewicht | 450 g / Stk. |
