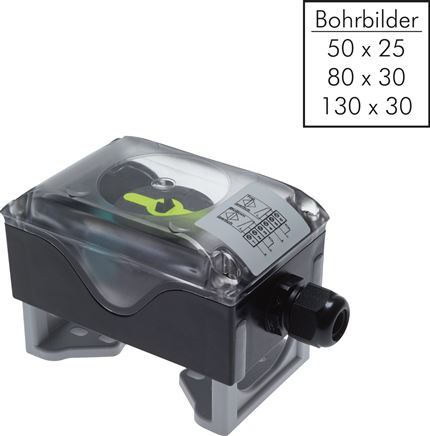

Signalbox Classic, Mikroschalter
Sofort verfügbar
Preis Pro Stück
99,07 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
99,07 €*
147,55 €*
(Sie sparen 32.86% )
|
| 3 ab |
94,11 €*
147,55 €*
(Sie sparen 36.22% )
|
| 10 ab |
89,16 €*
147,55 €*
(Sie sparen 39.57% )
|
| 30 ab |
84,21 €*
147,55 €*
(Sie sparen 42.93% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427566
Produktnummer:
DA129408
Gewicht:
0.3 kg
Produktinformationen "Signalbox Classic, Mikroschalter"
Werkstoffe:
Gehäuse: PA6, Deckel: Polycarbonat, Schaltwelle: PA6, Dichtungen: EPDM und NBR, Montagebrücke: PA6, Schrauben: 1.4301
Temperaturbereich:
-20°C bis max. +80°C (KH P END P: -10°C bis max. +60°C)
Schutzart:
IP 67 (KH P END P: IP 65)
Anschlussmaße:
Passt auf Bohrbilder 50 x 25, 80 x 30 und 130 x 30, Wellenhöhe variabel einstellbar zwischen 20 und 30 mm, passt auf alle gängigen Antriebe, jedoch nicht auf PDD 050 & PDE 050.
Achtung:
Bei Montage auf Antrieben der Größe 1 in Verbindung mit Namurventil muss ggf. eine Distanzplatte (DR NAMUR DIS 6) zwischen Ventil und Antrieb montiert werden.
*Gehäuse und Deckel aus Vestamid
Weitere Eigenschaften:
| Schaltertyp | Mikroschalter |
| Schaltleistung | 250 V AC / 16 A |
| Schaltfunktion | 2 x Wechsler |
| Temperaturbereich (°C) | -20 bis +80 |
| IP-Schutzart | IP 67 |
| Gewicht | 300 g / Stk. |
