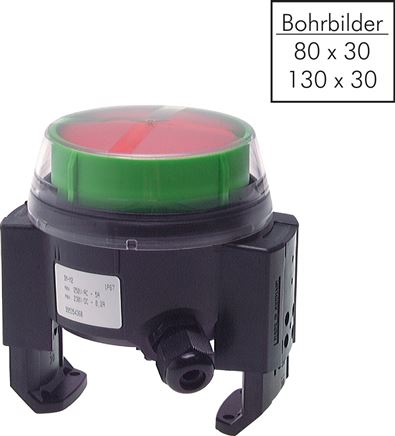

Signalbox Compact, Mikroschalter
Sofort verfügbar
Preis Pro Stück
103,89 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
103,89 €*
128,17 €*
(Sie sparen 18.94% )
|
| 3 ab |
98,69 €*
128,17 €*
(Sie sparen 23% )
|
| 10 ab |
93,50 €*
128,17 €*
(Sie sparen 27.05% )
|
| 30 ab |
88,30 €*
128,17 €*
(Sie sparen 31.11% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571427580
Produktnummer:
DA129411
Gewicht:
0.45 kg
Produktinformationen "Signalbox Compact, Mikroschalter"
Werkstoffe:
Gehäuse: PA, Deckel: Lexan 143 R, Schaltwelle: POM, Dichtungen: NBR, keine Metallteile
Temperaturbereich:
-20°C bis +70°C
Schutzart:
IP 67
Anschlussmaße:
Passt auf Bohrbilder 80 x 30 und 130 x 30 (also nicht auf Antriebe der Größe 1 und 2), Wellenhöhe variabel einstellbar zwischen 20, 30, 40 und 50 mm
Vorteile:
•weithin sichtbarer Stellungsanzeiger ROT / GRÜN, •Anzeige auf Bohrbild des Kugelhahns leicht anzugleichen (T, L)
Weitere Eigenschaften:
| Schaltertyp | Mikroschalter |
| Schaltleistung | 4 V DC - 250 V AC / 1 mA - 5 A |
| Schaltfunktion | 2 x Wechsler |
| Gewicht | 450 g / Stk. |
