Verschraubungen und Verbinder
Entdecken Sie unser umfangreiches Sortiment an Standard-Verschraubungen und Verbindern. Ihre passende Verschraubung oder der passende Verbinder ist nicht dabei? Dann fragen Sie uns einfach an – wir helfen Ihnen dabei, das richtige Produkt für Sie zu finden!
Standard Verbinder - Seite 2
Standard Verbinder - Seite 3
Standard Verbinder - Seite 4
Standard Verbinder - Seite 5
Standard Verbinder - Seite 6
Standard Verbinder - Seite 7
Standard Verbinder - Seite 8
Standard Verbinder - Seite 9
Standard Verbinder - Seite 10
Standard Verbinder - Seite 11
Standard Verbinder - Seite 12
Standard Verbinder - Seite 13
Standard Verbinder - Seite 14
Standard Verbinder - Seite 15
Standard Verbinder - Seite 16
Standard Verbinder - Seite 17
Standard Verbinder - Seite 18
Standard Verbinder - Seite 19
Standard Verbinder - Seite 20
Standard Verbinder - Seite 21
Standard Verbinder - Seite 22
Standard Verbinder - Seite 23
Standard Verbinder - Seite 24
Standard Verbinder - Seite 25
Standard Verbinder - Seite 26
Standard Verbinder - Seite 27
Standard Verbinder - Seite 28
Standard Verbinder - Seite 29
Standard Verbinder - Seite 30
Standard Verbinder - Seite 31
Standard Verbinder - Seite 32
Standard Verbinder - Seite 33
Standard Verbinder - Seite 34
Standard Verbinder - Seite 35
Standard Verbinder - Seite 36
Standard Verbinder - Seite 37
Standard Verbinder - Seite 38
Standard Verbinder - Seite 39
Standard Verbinder - Seite 40
Standard Verbinder - Seite 41
Standard Verbinder - Seite 42
Standard Verbinder - Seite 43
Standard Verbinder - Seite 44
Standard Verbinder - Seite 45
Standard Verbinder - Seite 46
Standard Verbinder - Seite 47
Standard Verbinder - Seite 48
Standard Verbinder - Seite 49
Standard Verbinder - Seite 50
Standard Verbinder - Seite 51
Standard Verbinder - Seite 52
Standard Verbinder - Seite 53
Standard Verbinder - Seite 54
Standard Verbinder - Seite 55
Standard Verbinder - Seite 56
Standard Verbinder - Seite 57
Standard Verbinder - Seite 58
Standard Verbinder - Seite 59
Standard Verbinder - Seite 60
Standard Verbinder - Seite 61
Standard Verbinder - Seite 62
Standard Verbinder - Seite 63
Standard Verbinder - Seite 64
Standard Verbinder - Seite 65
Standard Verbinder - Seite 66
Standard Verbinder - Seite 67
Standard Verbinder - Seite 68
Standard Verbinder - Seite 69
Standard Verbinder - Seite 70
Standard Verbinder - Seite 71
Standard Verbinder - Seite 72
Sofort verfügbar
Verschlussstopfen Außenvkt. R 3/4", 1.4408
VS34VKES Verschlussstopfen Außenvkt. R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"PN (bar)16Gewicht44 g / Stk.
Sofort verfügbar
Gewindetülle G 3/8"-13 (1/2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)40Gewicht24 g / Stk.
Sofort verfügbar
Gewindetülle G 3/8"-16 (5/8")mm, PVC-U
Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 3/8"Schlauch Ø innen (mm)16 (5/8)Baulänge (mm)64Gewicht12 g / Stk.
Sofort verfügbar

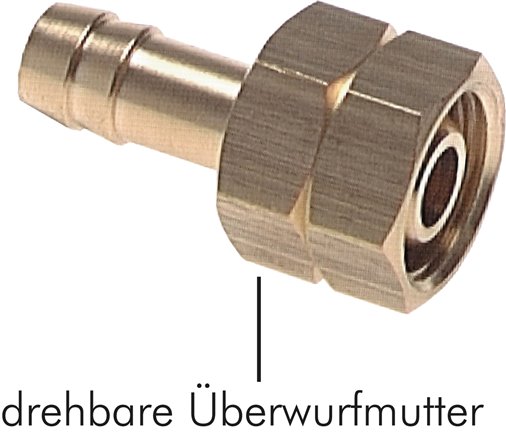

Schlauchtülle, m.Mutter(links) G 1/4" LH-9 (3/8")mm, Messing
ST149MSLH Schlauchtülle, m.Mutter(links) G 1/4" LH-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)17Gewicht27 g / Stk.
Sofort verfügbar
Rundmuffe Rp 2"-Rp 1-1/2", 1.4408
MUR20112ES Rundmuffe Rp 2"-Rp 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 1-1/2"PN (bar)16Gewicht370 g / Stk.
Sofort verfügbar
25
%
Schlauchverbindungsrohr SLVR 6mm DGKE770250
Messing
Schlauchverbindungsrohr
Technische Daten
Inhalt
1
für Schlauch-Durchmesser
6 mm innen mm
Sofort verfügbar
Anschweißmuffe Rp 1-1/2"-22mm, 1.4571 (DIN2986-halb)
Weitere Eigenschaften:Werkstoff1.4571BaulängehalbL (mm)22D (mm)54,5GewindeRp 1-1/2"Gewicht115 g / Stk.
Sofort verfügbar
Rundmuffe Rp 3/4"-Rp 3/4", 1.4408
MUR34ES Rundmuffe Rp 3/4"-Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/4"Gewinde-1Rp 3/4"PN (bar)16Gewicht70 g / Stk.
Sofort verfügbar
Verschlusskappe Rp 3/4", 1.4408
VK34ES Verschlusskappe Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/4"PN (bar)16Gewicht55 g / Stk.
Sofort verfügbar
Doppelnippel G 1"-G 3/4", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 3/4"PN (bar)40SW (mm)36Gewicht170 g / Stk.
Sofort verfügbar
Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, Messing vernickelt
AST189MSV Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)16Gewicht15 g / Stk.
Sofort verfügbar
Doppelnippel G 1/4"-G 1/4", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Gewinde-1G 1/4"PN (bar)40SW (mm)17Gewicht18 g / Stk.
Sofort verfügbar
Schlauchtü., Kugelnip., für LW 25, Überwurfmutter G 1, MS vern. (Neue Ausführung) MSN236125
Schlauchtülle mit Kugelnippel, für Schlauch LW 25, Messing vernickelt, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CFür Luft, Wasser, Öl, Dampf etc. einsetzbar.Technische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing vernickelt CW614N (galvanisch vernickelt)für SchlauchLW 25 mmL154 mmL210 mmfür Überwurfmutter Typen Nr.MSN234125Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 784. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 784 (siehe Downloads).
Sofort verfügbar
3/3 Schlauchverschr., G11/4x25, Ü-mutter, flachd., NBR O-Ring, MS SV11425MS33F
3/3 Schlauchverschraubung, G 1 1/4 x 25 mm, Überwurfmutter, flachdichtend mit NBR O-Ring, Messing blankTechnische Daten:Betriebsdruck min.0 barBetriebsdruck max.16 barBetriebstemperatur min.-10 °CBetriebstemperatur max.80 °CGewindeG 1 1/4für Schlauch25 mmL1103.7 mmL240 mmMaterialMessing CW614ND66 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 752. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 752 (siehe Downloads).
Sofort verfügbar
Aufschraub-Schlauchtülle G 3/8"-8 (5/16")mm, Messing
AST388MS Aufschraub-Schlauchtülle G 3/8"-8 (5/16")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)19PN (bar)16Gewicht18 g / Stk.
Sofort verfügbar
Verschlussverschraubung für Rohre 8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht12 g / Stk.
Sofort verfügbar
Standrohrverschraubung, flach dichtend G 1/2"-13 (1/2")mm
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +70°CWeitere Eigenschaften:Ausführungflach dichtendGewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)Gewicht80 g / Stk.
Sofort verfügbar
Verschlussstopfen Außenskt. G 3/4", V4A, flach
VS34AES Verschlussstopfen Außenskt. G 3/4", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 3/4"PN (bar)40SW (mm)30Gewicht75 g / Stk.
Sofort verfügbar
Schlauchverbindungsrohr 25 (1")mm-25 (1")mm, Messing
*Betriebsdruck ca. 2 bar, da aus verzinktem Blech hergestelltWeitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)25 (1)Schlauch 2 Ø innen (mm)25 (1)Gewicht65 g / Stk.
Sofort verfügbar
Verschraubung flach dichtend Rp/R 1/8" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1/8"Gewinde außenR 1/8"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht65 g / Stk.
Sofort verfügbar
Verschlussschraube, Außensechskant, G 1 1/4, SW 50, MS (Neue Ausführung) MS290SK114
Verschlussschraube, Außensechskant, G 1 1/4, SW 50, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NGewindeG 1 1/4 AußensechskantL122 mmL214 mmSW50 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 765. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 765 (siehe Downloads).
Sofort verfügbar
Verschlusskappe Rp 1-1/2", 1.4408
VK112ES Verschlusskappe Rp 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/2"PN (bar)16Gewicht190 g / Stk.
Sofort verfügbar
Verschlussstopfen Innenskt. G 1", Messing
VS10MS Verschlussstopfen Innenskt. G 1", MessingWeitere Eigenschaften:WerkstoffMessingO-RingohneGewindeG 1"PN (bar)16Gewicht120 g / Stk.
Sofort verfügbar
Schlauchtülle, EN14420-5 G 1-1/2"-38 (1-1/2")mm, 1.4408
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 112 PTFETemperaturbereich (°C)-30 bis +300Gewicht290 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel – Ihr Spezialist für Verschraubungen und Verbinder.
Sie haben Fragen oder möchten sich kompetent beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular.
