Verschraubungen und Verbinder
Entdecken Sie unser umfangreiches Sortiment an Standard-Verschraubungen und Verbindern. Ihre passende Verschraubung oder der passende Verbinder ist nicht dabei? Dann fragen Sie uns einfach an – wir helfen Ihnen dabei, das richtige Produkt für Sie zu finden!
Standard Verbinder - Seite 2
Standard Verbinder - Seite 3
Standard Verbinder - Seite 4
Standard Verbinder - Seite 5
Standard Verbinder - Seite 6
Standard Verbinder - Seite 7
Standard Verbinder - Seite 8
Standard Verbinder - Seite 9
Standard Verbinder - Seite 10
Standard Verbinder - Seite 11
Standard Verbinder - Seite 12
Standard Verbinder - Seite 13
Standard Verbinder - Seite 14
Standard Verbinder - Seite 15
Standard Verbinder - Seite 16
Standard Verbinder - Seite 17
Standard Verbinder - Seite 18
Standard Verbinder - Seite 19
Standard Verbinder - Seite 20
Standard Verbinder - Seite 21
Standard Verbinder - Seite 22
Standard Verbinder - Seite 23
Standard Verbinder - Seite 24
Standard Verbinder - Seite 25
Standard Verbinder - Seite 26
Standard Verbinder - Seite 27
Standard Verbinder - Seite 28
Standard Verbinder - Seite 29
Standard Verbinder - Seite 30
Standard Verbinder - Seite 31
Standard Verbinder - Seite 32
Standard Verbinder - Seite 33
Standard Verbinder - Seite 34
Standard Verbinder - Seite 35
Standard Verbinder - Seite 36
Standard Verbinder - Seite 37
Standard Verbinder - Seite 38
Standard Verbinder - Seite 39
Standard Verbinder - Seite 40
Standard Verbinder - Seite 41
Standard Verbinder - Seite 42
Standard Verbinder - Seite 43
Standard Verbinder - Seite 44
Standard Verbinder - Seite 45
Standard Verbinder - Seite 46
Standard Verbinder - Seite 47
Standard Verbinder - Seite 48
Standard Verbinder - Seite 49
Standard Verbinder - Seite 50
Standard Verbinder - Seite 51
Standard Verbinder - Seite 52
Standard Verbinder - Seite 53
Standard Verbinder - Seite 54
Standard Verbinder - Seite 55
Standard Verbinder - Seite 56
Standard Verbinder - Seite 57
Standard Verbinder - Seite 58
Standard Verbinder - Seite 59
Standard Verbinder - Seite 60
Standard Verbinder - Seite 61
Standard Verbinder - Seite 62
Standard Verbinder - Seite 63
Standard Verbinder - Seite 64
Standard Verbinder - Seite 65
Standard Verbinder - Seite 66
Standard Verbinder - Seite 67
Standard Verbinder - Seite 68
Standard Verbinder - Seite 69
Standard Verbinder - Seite 70
Standard Verbinder - Seite 71
Standard Verbinder - Seite 72
Sofort verfügbar
Sechskant-Gegenmutter M 12x1, Messing vernickelt
*Nutmutter nach DIN 1804Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 12x1SW (mm)17Gewicht4.5 g / Stk.
Sofort verfügbar
Verschlussverschraubung für Rohre 12 L (M18x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht23 g / Stk.
Sofort verfügbar
Doppelnippel G 1/4"-M 5, 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Gewinde-1M 5PN (bar)40SW (mm)17Gewicht14 g / Stk.
Sofort verfügbar
Doppelnippel G 1-1/4"-G 1/2", Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1-1/4"Gewinde-1G 1/2"PN (bar)16SW (mm)43Gewicht125 g / Stk.
Sofort verfügbar
Verschlussstopfen Innenskt. M 14x1,5 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5 (konisch)PN (bar)16Gewicht8.7 g / Stk.
Sofort verfügbar
Tülle Messing, G 1/8"-4mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)4ÜberwurfmutterUM 18 MSGewinde (G)G 1/8"L (mm)11,0SW (mm)12Gewicht3.8 g / Stk.
Sofort verfügbar
Gewindetülle, Sicherungsbund G 1-1/2"-38 (1-1/2")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Sicherungsbund Ø (mm)53DN (mm)33Gewicht550 g / Stk.
Sofort verfügbar
Überwurfmutter Messing, G 1/2", 6 / 9 / 13 mm Typ UM 12 MS K
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)16SW (mm)24Gewicht29 g / Stk.
Sofort verfügbar
Gewindetülle G 1"-19 (3/4")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)36PN (bar)16Gewicht105 g / Stk.
Sofort verfügbar
Gewindetülle M 12x1,5-13 (1/2")mm, Messing
GTM1213MS Gewindetülle M 12x1,5-13 (1/2")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 12x1,5Schlauch Ø innen (mm)13 (1/2)SW (mm)15Gewicht34 g / Stk.
Sofort verfügbar
Schlauchtülle, DIN EN 14423 G 1-1/2"-38x54mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESErsatzdichtungenSTD DR 112Gewicht550 g / Stk.
Sofort verfügbar
Doppelnippel G 2"-G 2", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"Gewinde-1G 2"PN (bar)16SW (mm)60Gewicht250 g / Stk.
Sofort verfügbar
Tülle Messing, G 1/2"-13 (1/2")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)13 (1/2)ÜberwurfmutterUM 12 MSGewinde (G)G 1/2"Überwurfmutter 16mmUM 12 MS KGewinde (G)-1G 1/2"Überwurfmutter mit LinksgewindeUM 12 MS LHGewinde (G)-2G 1/2 LHL (mm)19,5SW (mm)24Gewicht21 g / Stk.
Sofort verfügbar
Tülle Edelstahl, G 1/8"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 18 ESGewinde (G)G 1/8"L (mm)12SW (mm)14Gewicht4.8 g / Stk.
Sofort verfügbar
Verschlussstopfen Außenskt. G 1-1/2", Messing
VS112ABMS Verschlussstopfen Außenskt. G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"PN (bar)16SW (mm)30Gewicht400 g / Stk.
Sofort verfügbar
Verschlussschraube, R 1 1/4, Innensechskant, ohne Bund, MS (Neue Ausführung) MS290ROB114
Verschlussschraube, Innensechskant, ohne Bund, R 1 1/4, SW 22, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °CTechnische Daten:Arbeitsdruck max.25 barBetriebstemperatur max.150 °CMaterialMessing CW614NGewindeR 1 1/4 InnensechskantL118 mmSW22 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 765. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 765 (siehe Downloads).
Sofort verfügbar
Gewindetülle G 1/4"-10mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)10SW (mm)17PN (bar)16Gewicht17 g / Stk.
Sofort verfügbar
Gewindeverlängerung G 1/2"-22mm, 1.4571
RN1212ES Gewindeverlängerung G 1/2"-22mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2"Gewinde innenG 1/2"L (mm)22PN (bar)40SW (mm)24Gewicht50 g / Stk.
Sofort verfügbar
Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, 1.4571
ST129ESLH Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)24Gewicht55 g / Stk.
Sofort verfügbar
25
%
Sofort verfügbar
Gewindetülle, drehbar R 1/2"-19 (3/4")mm, Messing, PN 24
Werkstoffe:Dichtung: FKMTemperaturbereich:-20°C bis +95°CWeitere Eigenschaften:WerkstoffMessingGewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24Gewicht95 g / Stk.
Sofort verfügbar

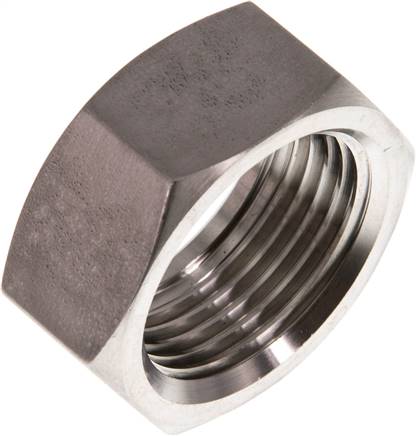

Überwurfmutter 1.4571, G 1/2", 6 / 9 / 13 mm, Edelstahl
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:Werkstoff1.4571Gewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)20SW (mm)24Gewicht32 g / Stk.
Sofort verfügbar
Gewindetülle R 1/4"-9 (3/8")mm, PA 6
GT149K Gewindetülle R 1/4"-9 (3/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht2.7 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel – Ihr Spezialist für Verschraubungen und Verbinder.
Sie haben Fragen oder möchten sich kompetent beraten lassen? Dann rufen Sie uns an oder nutzen Sie bequem unser Kontaktformular.
