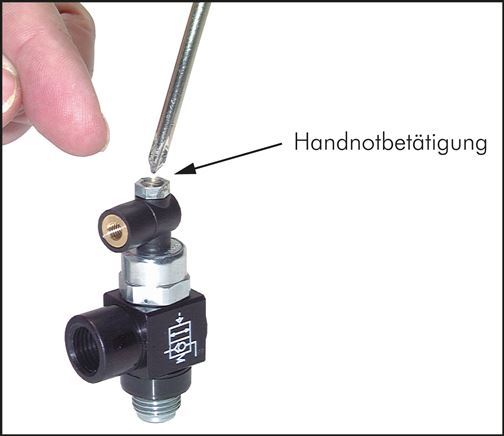

Stoppverschraubung mit Handnotbetätigung, G 1/2" (IG/AG)
Sofort verfügbar
Preis Pro Stück
119,31 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
119,31 €*
131,23 €*
(Sie sparen 9.08% )
|
| 3 ab |
113,34 €*
131,23 €*
(Sie sparen 13.63% )
|
| 10 ab |
107,38 €*
131,23 €*
(Sie sparen 18.17% )
|
| 30 ab |
101,41 €*
131,23 €*
(Sie sparen 22.72% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571648008
Produktnummer:
DA151825
Gewicht:
0.17 kg
Produktinformationen "Stoppverschraubung mit Handnotbetätigung, G 1/2" (IG/AG)"
Temperaturbereich:
-10°C bis +70°C
Betriebsdruck:
1 - 10 bar
Funktion:
Die Rückschlagfunktion kann für einen kurzzeitigen Zwischenstopp eines Antriebs eingesetzt werden. Liegt an dem Betätigungsanschluss ein Steuersignal an, ist der Durchfluss zwischen Ringstück und Außengewinde in beiden Richtungen möglich. Liegt kein Steuersignal an, sperrt das Ventil den Durchfluss vom Außengewinde zum Ringstück (Entlüftung des Antriebs), sodass dieser kurzzeitig stoppt. Der Durchfluss vom Ringstück zum Außengewinde (zum Antrieb hin) wird durch das Steuersignal nicht beeinflusst.
*abhängig vom Betriebsdruck
Weitere Eigenschaften:
| Ausführung | mit Handnotbetätigung |
| Gewinde Eingang | G 1/2" |
| Gewinde Ausgang | G 1/2" |
| Gewinde Betätigung | M 5 |
| Steuerdruck* (bar) | 0,8 - 10 |
| Handnotbetätigung zum Nachrüsten | STOP HN 1812 |
| Gewicht | 170 g / Stk. |
