TÜV-Ecksicherheitsventil G 1-1/2" (IG), 1,5 bar
Produktinformationen "TÜV-Ecksicherheitsventil G 1-1/2" (IG), 1,5 bar"
Werkstoffe:
Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)
Temperaturbereich:
-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)
Medien:
Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)
Hinweis:
Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.
*Ansprechdruck für Sattdampf max. 3 bar
Weitere Eigenschaften:
| Verwendung | für Sattdampf / Dampfkessel nach TRD Gruppe 1 und Druckluft |
| DN (mm) | 22 |
| Gewinde | G 1-1/2 (IG) |
| Ansprechdruck* (bar) | 1,5 |
| Abblasleistung Druckluft (m3/h) | 192 |
| Abblasleistung Dampf (kg/h) | 152 |

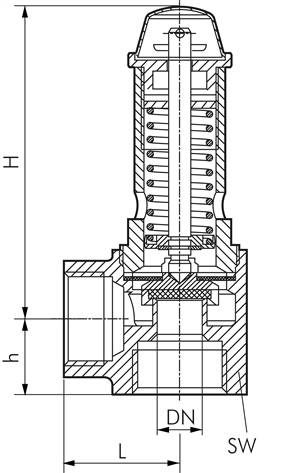

| h (mm) | 28 |
| H-1 (mm) | 140 |
| SW (mm) | 56 |
| L (mm) | 46 |
| Bauteilkennzeichnung | TÜV-SV...-312.22.D/G.0,28 CE0036 1,5 bar |
| Temperaturbereich (°C) | -40 bis +150 |
