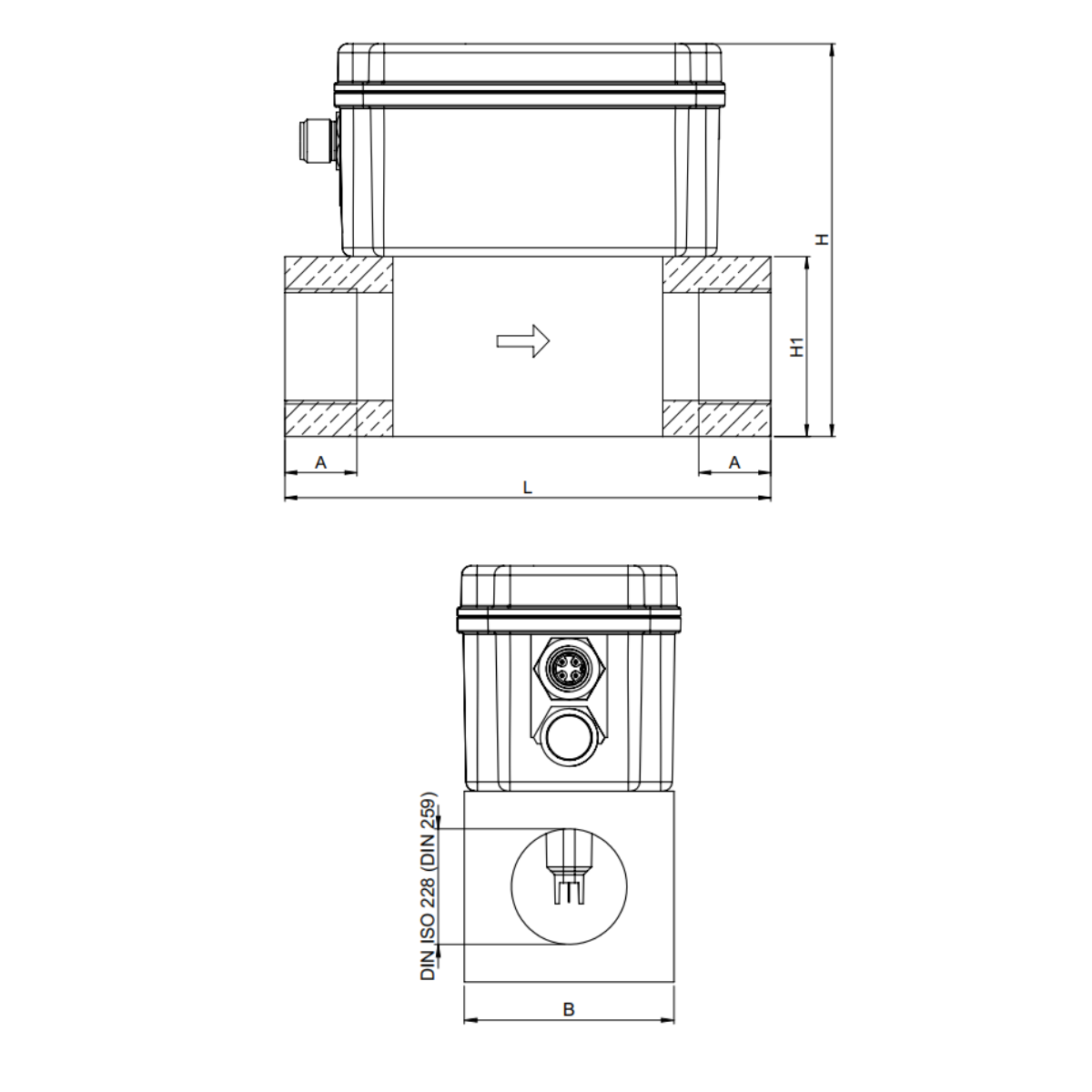

VA 525 Kompakter Inline Durchflussmesser G1/2" Messblock

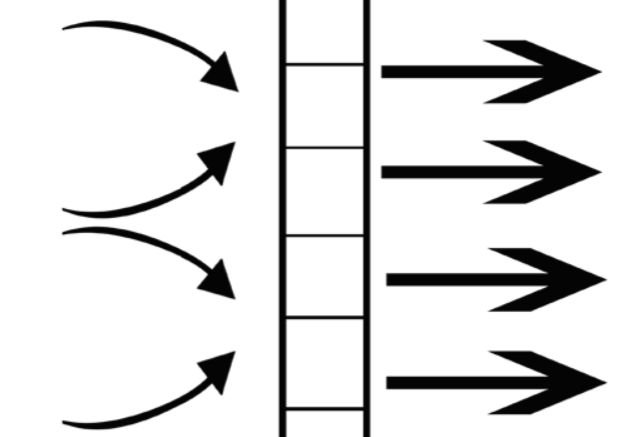

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 50 Anschlussgewinde G 2" Maße (LxBxH) in mm 135 x 80 x 139,1 Gewindetiefe 30 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 1195 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde < 500 Ω Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.

VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden. Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss. Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten:   Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft Über Tasten einstellbar: m³/h, m³/min, l/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft Gasarten über Software einstellbar:   Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1/2" von 0,2... 90 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4301 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.

Durchflussmengenmesser, inkl. Messstrecke mit Gewindeanschluss R 1 1/4, DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barGewindeR 1 1/4Temperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D140 mmTeilkreis-Ø K100 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 15, Messbereich 0,2 - 90 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN15Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø16.1 mmMessbereich min.0,2 m³/hMessbereich max.90 m³/hL300 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D95 mmTeilkreis-Ø K65 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 20 Anschlussgewinde G 3/4" Maße (LxBxH) in mm 135 x 55 x 109,1 Gewindetiefe 20 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 170 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde < 500 Ω Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.

Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.   Ihr Vorteile auf einen Blick: Leichter Einbau durch die kompakte Bauweise Einfach integrierbar in Ihr bestehendes Druckluft-System Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt Schnelles & einfaches Ablesen des Druckverbrauchs Digitales, kontrastreiches Display Einfache Bedienbarkeit per Tastendruck Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf Technische Daten: Material Messblock: Aluminum, Gehäuse: Polycarbonat Messstrecke DN 32 Anschlussgewinde G 1 1/4" Maße (LxBxH) in mm 135 x 80 x 139,1 Gewindetiefe 25 mm Sensor Thermischer Massenstromsensor Messbereich Max-Version - 185 m/s (DF-Standard-Variante) Messbereichsendwerte 530 m³/h Genauigkeit ± 1,5 % vom Messwert / ± 0,3 % vom Endwert Messmedium Luft, Gase Gasarten Luft, Stickstoff, Argon, CO2, Sauerstoff Einheiten m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h Bürde > 500 ? Versorgung 18 … 38 VDC, 5 W Betriebsdruck bis 16 bar Digitalausgang RS 485 Schnittstelle, (Modus-RTU), M-Bus Analogausgang 4 … 20 mA für m³/h bzw. l/min Impulsausgang 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.   Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern. Weitere Informationen finden Sie hier im Produktdatenblatt.

VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas Durchflussmessung an Stickstoffgeneratoren Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten: Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen Über Tasten einstellbar: m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft, Gase Gasarten über Software einstellbar: Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1 1/2" von 1,0 ... 730 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4571 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör. ***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für: Druckluft Stickstoff (N2) Mehrpreis in Höhe von 95,00 € Netto für: Argon (Ar) Kohlendioxid (CO2) Sauerstoff (O2) Lachgas (N2O) Erdgas (NG) Helium (He) - Echtgasabgleich erforderlich Propan (C3H8) - Echtgasabgleich erforderlich Methan (CH4) Biogas (Methan 50% : CO2 50%) Wasserstoff (H2) - Echtgasabgleich erforderlich Mehrpreis in Höhe von 160,00 € Netto für: Weiteres Gas

VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden. Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.    Technische Daten: Nennweite: DN 25 Prozessanschluss Flansch nach DIN EN 1092-1 Material Edelstahl 1.4404 Sensor Thermischer Massestromsensor Messmedium Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), … Messbereich (Druckluft) 0,5 ... 290 m³/h Genauigkeit ± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.) Einsatztemperatur -30…80 °C Betriebsdruck bis 16 bar Versorgung 24 VDC Signalausgänge Modbus-RTU, 4…20 mA, Impuls (M-Bus optional) Bürde für Analogausgang < 500 Ohm Relaisausgang als Impulsausgang oder Alarmrelais nutzbar Gehäuse Polycarbonat Schutzart IP 65

VA 520 Verbrauchszähler für Druckluft und Gase G1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas Durchflussmessung an Stickstoffgeneratoren Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten: Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen Über Tasten einstellbar: m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft, Gase Gasarten über Software einstellbar: Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1/2" von 0,2... 90 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4571 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör. ***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für: Druckluft Stickstoff (N2) Mehrpreis in Höhe von 95,00 € Netto für: Argon (Ar) Kohlendioxid (CO2) Sauerstoff (O2) Lachgas (N2O) Erdgas (NG) Helium (He) - Echtgasabgleich erforderlich Propan (C3H8) - Echtgasabgleich erforderlich Methan (CH4) Biogas (Methan 50% : CO2 50%) Wasserstoff (H2) - Echtgasabgleich erforderlich Mehrpreis in Höhe von 160,00 € Netto für: Weiteres Gas

VA 520 Verbrauchszähler für Druckluft und Gase G 2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas Durchflussmessung an Stickstoffgeneratoren Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten: Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen Über Tasten einstellbar: m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft, Gase Gasarten über Software einstellbar: Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 2" von 2,0 ... 1195 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4571 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör. ***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für: Druckluft Stickstoff (N2) Mehrpreis in Höhe von 95,00 € Netto für: Argon (Ar) Kohlendioxid (CO2) Sauerstoff (O2) Lachgas (N2O) Erdgas (NG) Helium (He) - Echtgasabgleich erforderlich Propan (C3H8) - Echtgasabgleich erforderlich Methan (CH4) Biogas (Methan 50% : CO2 50%) Wasserstoff (H2) - Echtgasabgleich erforderlich Mehrpreis in Höhe von 160,00 € Netto für: Weiteres Gas

VA 570 - Durchflussmessgerät mit integrierter Messstrecke Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet. Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler. Robustes Design für anspruchsvolle industrielle Anwendungen Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig. Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s. Einfache Bedienung und flexible Schnittstellen Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung. Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen. Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.     Technische Daten: Nennweite DN 15 Prozessanschluss Flansch nach DIN EN 1092-1 Material Messstrecke Edelstahl 1.4404 Sensor Thermischer Massestromsensor in Edelstahl gekapselt Messmedium Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),… Genauigkeit ± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.) Einsatztemperatur -40…180 °C Fühlerrohr (ATEX-Version bis 120°C) -40…70 °C Gehäuse Betriebsdruck bis 16 bar Spannungsversorgung 24 VDC Signalausgänge Modbus-RTU, 4…20 mA, Impuls (M-Bus optional) Bürde für Analogausgang < 500 Ohm Relaisausgang als Impulsausgang oder Alarmrelais nutzbar Fühlerrohr Edelstahl, 1.4571 Gehäus Au-Druckguss Schutzart IP 67   Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt. *Abweichung vom Artikelpreis möglich
