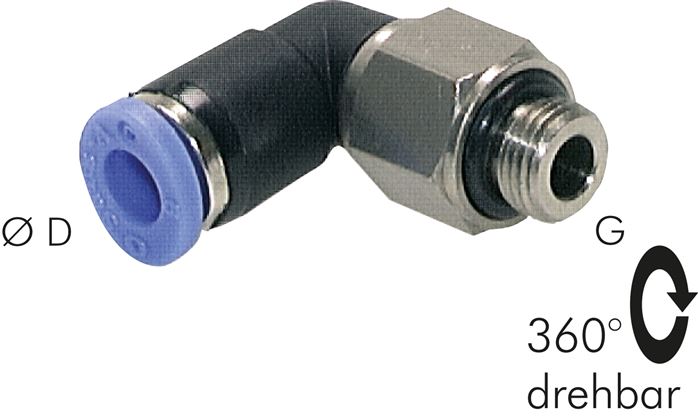

Winkel-Drehverschraubung M 5-6mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
15,32 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
15,32 €*
16,78 €*
(Sie sparen 8.7% )
|
| 5 ab |
14,55 €*
16,78 €*
(Sie sparen 13.29% )
|
| 20 ab |
13,78 €*
16,78 €*
(Sie sparen 17.88% )
|
| 50 ab |
13,02 €*
16,78 €*
(Sie sparen 22.41% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384685
Produktnummer:
DA145440
Gewicht:
0.02 kg
Produktinformationen "Winkel-Drehverschraubung M 5-6mm, IQS-Standard"

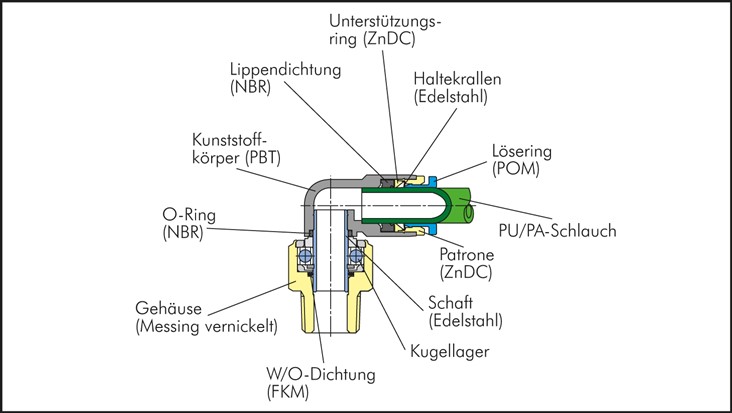

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 500 |
| G | M 5 |
| D (mm) | 6 |
| Gewicht | 20 g / Stk. |
