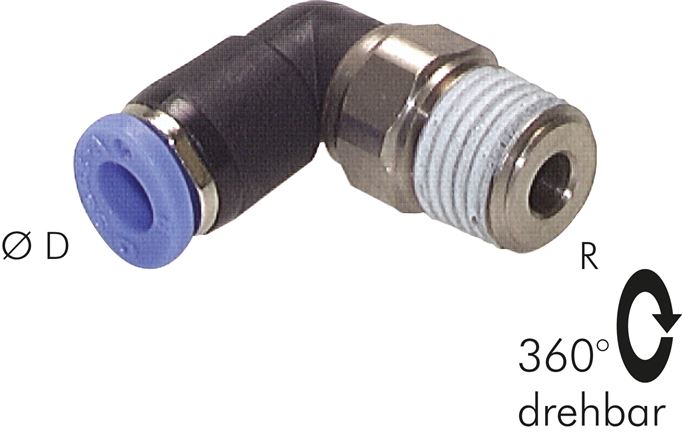

Winkel-Drehverschraubung R 1/2"-12mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
33,65 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
33,65 €*
38,07 €*
(Sie sparen 11.61% )
|
| 5 ab |
31,97 €*
38,07 €*
(Sie sparen 16.02% )
|
| 20 ab |
30,29 €*
38,07 €*
(Sie sparen 20.44% )
|
| 50 ab |
28,61 €*
38,07 €*
(Sie sparen 24.85% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384494
Produktnummer:
DA150015
Gewicht:
0.095 kg
Produktinformationen "Winkel-Drehverschraubung R 1/2"-12mm, IQS-Standard"

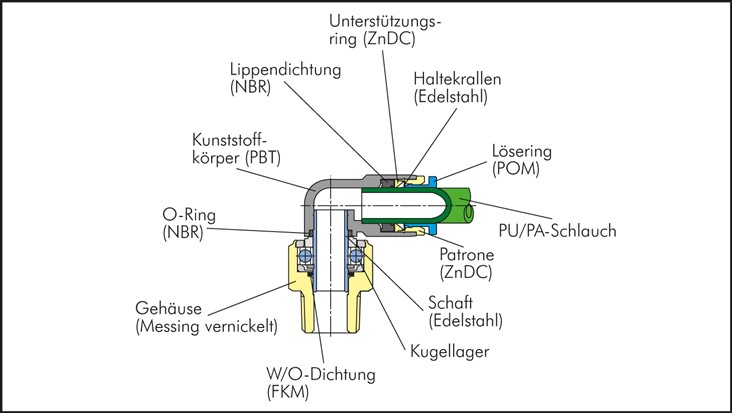

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 250 |
| R | R 1/2" |
| D (mm) | 12 |
| Gewicht | 95 g / Stk. |
