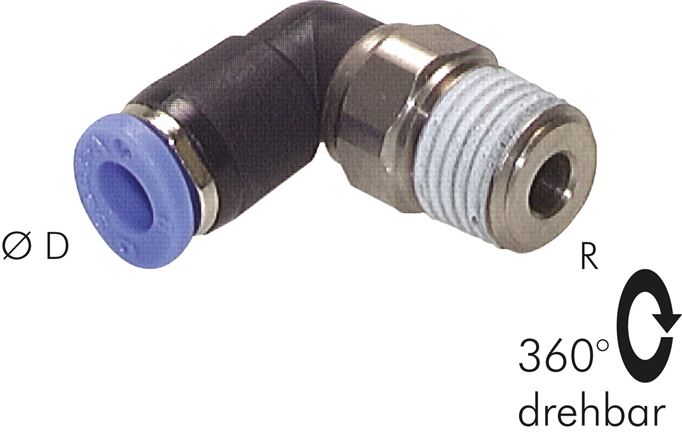

Winkel-Drehverschraubung R 1/4"-8mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
19,15 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
19,15 €*
21,73 €*
(Sie sparen 11.87% )
|
| 5 ab |
18,19 €*
21,73 €*
(Sie sparen 16.29% )
|
| 20 ab |
17,23 €*
21,73 €*
(Sie sparen 20.71% )
|
| 50 ab |
16,28 €*
21,73 €*
(Sie sparen 25.08% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384531
Produktnummer:
DA150017
Gewicht:
0.032 kg
Produktinformationen "Winkel-Drehverschraubung R 1/4"-8mm, IQS-Standard"

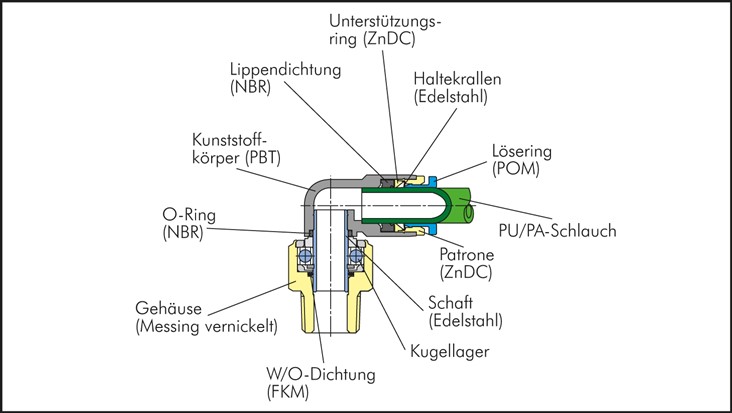

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit einem Kugellager) verhindern ein Verdrillen des Schlauches bei schwenkenden Bewegungen.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 400 |
| R | R 1/4" |
| D (mm) | 8 |
| Gewicht | 32 g / Stk. |
