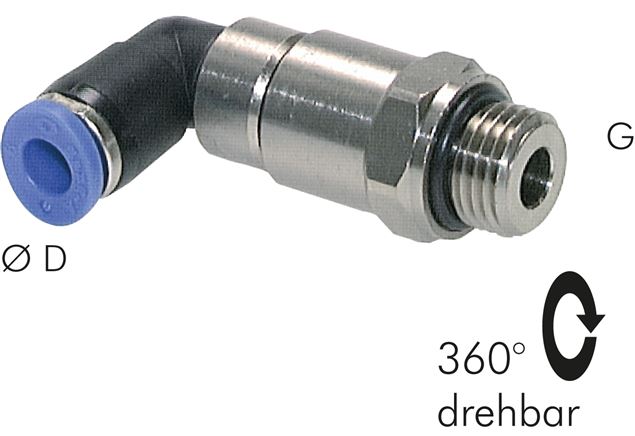

Winkel-Schnelldrehverschraubung G 3/8"-10mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
100,95 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
100,95 €*
108,31 €*
(Sie sparen 6.8% )
|
| 5 ab |
95,90 €*
108,31 €*
(Sie sparen 11.46% )
|
| 20 ab |
90,85 €*
108,31 €*
(Sie sparen 16.12% )
|
| 50 ab |
85,81 €*
108,31 €*
(Sie sparen 20.77% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384425
Produktnummer:
DA150031
Gewicht:
0.115 kg
Produktinformationen "Winkel-Schnelldrehverschraubung G 3/8"-10mm, IQS-Standard"

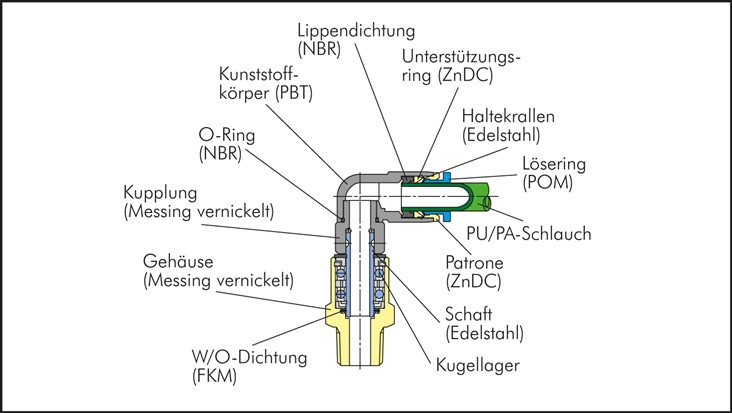

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 1000 |
| G | G 3/8" |
| D (mm) | 10 |
| Gewicht | 115 g / Stk. |
