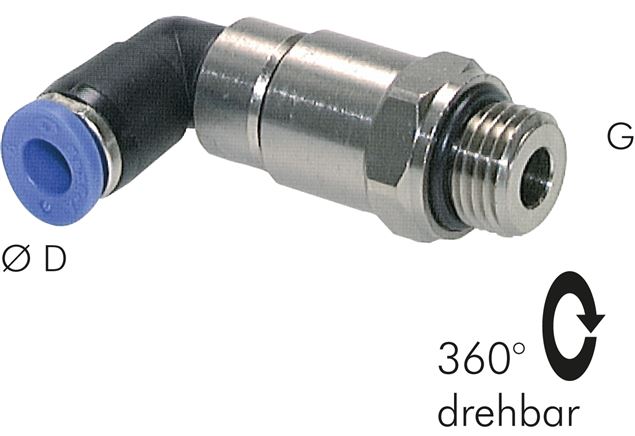

Winkel-Schnelldrehverschraubung M 5-4mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
63,46 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
63,46 €*
65,35 €*
(Sie sparen 2.89% )
|
| 5 ab |
60,29 €*
65,35 €*
(Sie sparen 7.74% )
|
| 20 ab |
57,12 €*
65,35 €*
(Sie sparen 12.59% )
|
| 50 ab |
53,94 €*
65,35 €*
(Sie sparen 17.46% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384456
Produktnummer:
DA150033
Gewicht:
0.023 kg
Produktinformationen "Winkel-Schnelldrehverschraubung M 5-4mm, IQS-Standard"

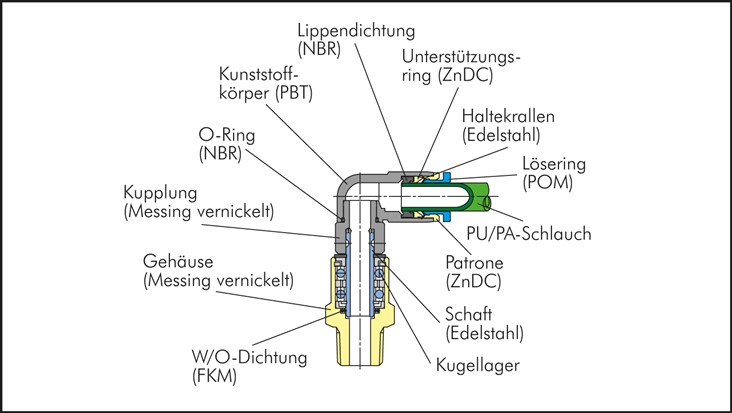

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 1500 |
| G | M 5 |
| D (mm) | 4 |
| Gewicht | 23 g / Stk. |
