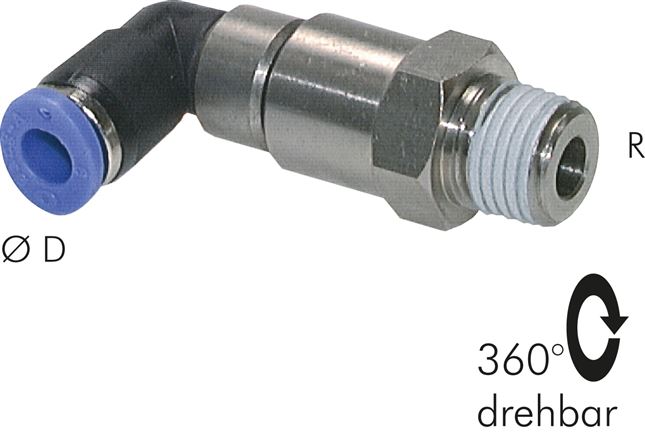

Winkel-Schnelldrehverschraubung R 1/2"-12mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
86,30 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
86,30 €*
92,69 €*
(Sie sparen 6.89% )
|
| 5 ab |
81,98 €*
92,69 €*
(Sie sparen 11.55% )
|
| 20 ab |
77,67 €*
92,69 €*
(Sie sparen 16.2% )
|
| 50 ab |
73,35 €*
92,69 €*
(Sie sparen 20.87% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571384296
Produktnummer:
DA150035
Gewicht:
0.13 kg
Produktinformationen "Winkel-Schnelldrehverschraubung R 1/2"-12mm, IQS-Standard"

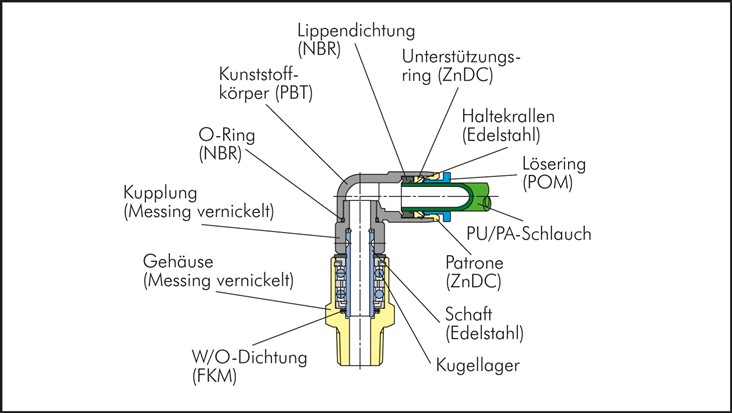

Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Funktionsprinzip:
Die Drehverschraubungen (mit zwei Kugellagern) können eingesetzt werden, wenn ein Luftstrom in eine schnelldrehende Welle geführt werden soll.
Medien:
Druckluft, neutrale Gase
Vorteile:
•günstiger Preis, •Abschneiden des Schlauches durch Haltezangen bei häufigen Verdrehungen wird wirksam verhindert, •sehr schnelle Drehgeschwindigkeit möglich
*abhängig von Einsatzdauer
Weitere Eigenschaften:
| Umax.* (1/min) | 1000 |
| R | R 1/2" |
| D (mm) | 12 |
| Gewicht | 130 g / Stk. |
