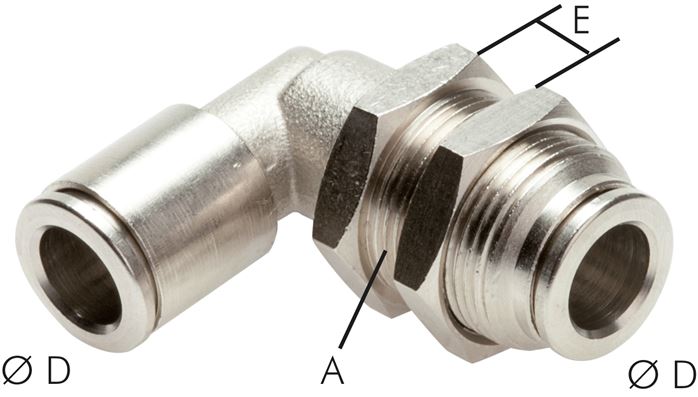

Winkel-Schott-Steckanschluss 10mm, IQS-MSV (Standard)
Sofort verfügbar
Preis Pro Stück
8,89 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
8,89 €*
14,17 €*
(Sie sparen 37.26% )
|
| 5 ab |
8,44 €*
14,17 €*
(Sie sparen 40.44% )
|
| 20 ab |
8,00 €*
14,17 €*
(Sie sparen 43.54% )
|
| 50 ab |
7,56 €*
14,17 €*
(Sie sparen 46.65% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571862251
Produktnummer:
DA148048
Gewicht:
0.055 kg
Produktinformationen "Winkel-Schott-Steckanschluss 10mm, IQS-MSV (Standard)"
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)
Betriebsdruck:
-0,98 bis 16 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Vorteile:
•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
Weitere Eigenschaften:
| Ausführung | Standard |
| D (mm) | 10 |
| A | M 17x1 |
| Emax (mm) | 8 |
| Temperaturbereich (°C) | -20 bis +80 |
| Gewicht | 55 g / Stk. |
