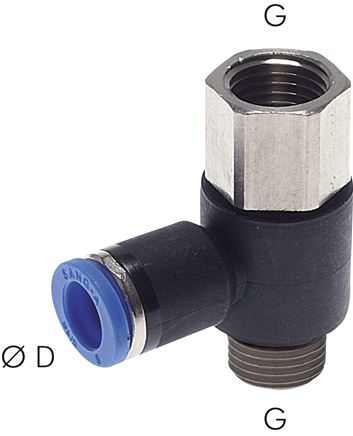

Winkel-Steckanschluss, I/A G 3/8"-8mm, IQS-Standard
Sofort verfügbar
Preis Pro Stück
5,76 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
5,76 €*
11,36 €*
(Sie sparen 49.3% )
|
| 5 ab |
5,47 €*
11,36 €*
(Sie sparen 51.85% )
|
| 20 ab |
5,18 €*
11,36 €*
(Sie sparen 54.4% )
|
| 50 ab |
4,90 €*
11,36 €*
(Sie sparen 56.87% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571387099
Produktnummer:
DA146843
Gewicht:
0.05 kg
Produktinformationen "Winkel-Steckanschluss, I/A G 3/8"-8mm, IQS-Standard"
Werkstoffe:
Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
-0,95 bis 20 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Vorteile:
•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-Ring
Weitere Eigenschaften:
| G (Außengewinde) | G 3/8" |
| G (Innengewinde) | G 3/8" |
| D (mm) | 8 |
| Gewicht | 50 g / Stk. |
