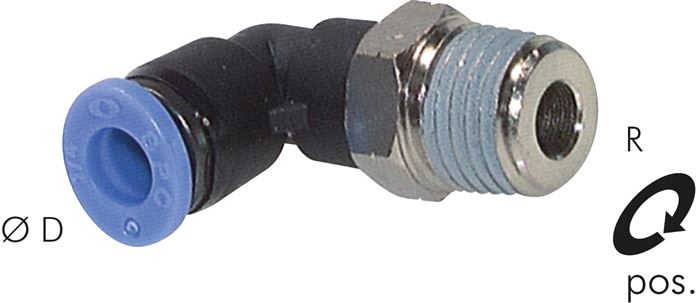

Winkel-Steckanschluss NPT 1/4"-3/16" (4,76 mm), IQS-Inch
Sofort verfügbar
Preis Pro Stück
2,40 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
2,40 €*
3,44 €*
(Sie sparen 30.23% )
|
| 5 ab |
2,28 €*
3,44 €*
(Sie sparen 33.72% )
|
| 20 ab |
2,16 €*
3,44 €*
(Sie sparen 37.21% )
|
| 50 ab |
2,04 €*
3,44 €*
(Sie sparen 40.7% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571378394
Produktnummer:
DA148089
Gewicht:
0.018 kg
Produktinformationen "Winkel-Steckanschluss NPT 1/4"-3/16" (4,76 mm), IQS-Inch"
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Weitere Eigenschaften:
| R | NPT 1/4" |
| D (mm) | 3/16 (4,76 mm) |
| Gewicht | 18 g / Stk. |
