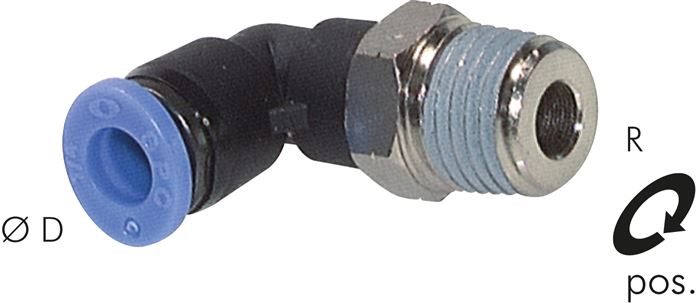

Winkel-Steckanschluss NPT 1/4"-3/8" (9,52 mm), IQS-Inch
Sofort verfügbar
Preis Pro Stück
3,51 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,51 €*
5,02 €*
(Sie sparen 30.08% )
|
| 5 ab |
3,34 €*
5,02 €*
(Sie sparen 33.47% )
|
| 20 ab |
3,16 €*
5,02 €*
(Sie sparen 37.05% )
|
| 50 ab |
2,98 €*
5,02 €*
(Sie sparen 40.64% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571378400
Produktnummer:
DA148090
Gewicht:
0.025 kg
Produktinformationen "Winkel-Steckanschluss NPT 1/4"-3/8" (9,52 mm), IQS-Inch"
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Weitere Eigenschaften:
| R | NPT 1/4" |
| D (mm) | 3/8 (9,52 mm) |
| Gewicht | 24 g / Stk. |
