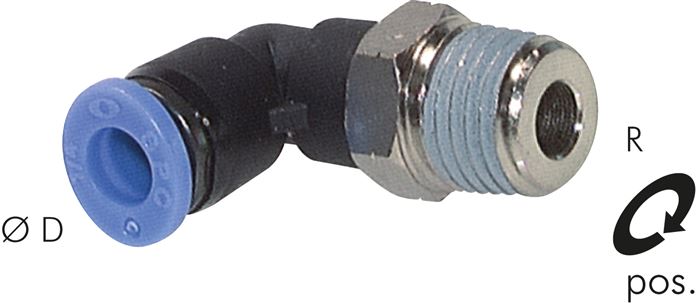

Winkel-Steckanschluss NPT 1/8"-3/8" (9,52 mm), IQS-Inch
Sofort verfügbar
Preis Pro Stück
3,58 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,58 €*
4,87 €*
(Sie sparen 26.49% )
|
| 5 ab |
3,40 €*
4,87 €*
(Sie sparen 30.18% )
|
| 20 ab |
3,22 €*
4,87 €*
(Sie sparen 33.88% )
|
| 50 ab |
3,04 €*
4,87 €*
(Sie sparen 37.58% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571378776
Produktnummer:
DA148096
Gewicht:
0.03 kg
Produktinformationen "Winkel-Steckanschluss NPT 1/8"-3/8" (9,52 mm), IQS-Inch"
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Weitere Eigenschaften:
| R | NPT 1/8" |
| D (mm) | 3/8 (9,52 mm) |
| Gewicht | 30 g / Stk. |
