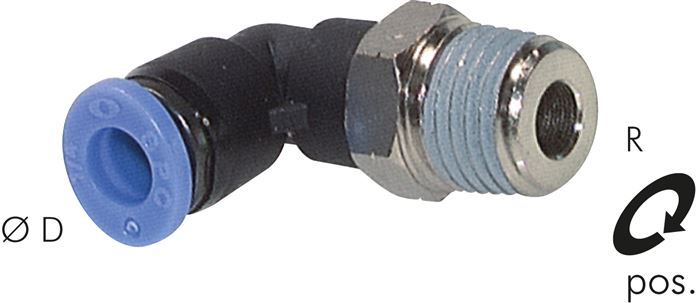

Winkel-Steckanschluss NPT 3/8"-3/8" (9,52 mm), IQS-Inch
Sofort verfügbar
Preis Pro Stück
3,59 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,59 €*
5,52 €*
(Sie sparen 34.96% )
|
| 5 ab |
3,41 €*
5,52 €*
(Sie sparen 38.22% )
|
| 20 ab |
3,23 €*
5,52 €*
(Sie sparen 41.49% )
|
| 50 ab |
3,05 €*
5,52 €*
(Sie sparen 44.75% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571379339
Produktnummer:
DA148101
Gewicht:
0.026 kg
Produktinformationen "Winkel-Steckanschluss NPT 3/8"-3/8" (9,52 mm), IQS-Inch"
Werkstoffe:
Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)
Weitere Eigenschaften:
| R | NPT 3/8" |
| D (mm) | 3/8 (9,52 mm) |
| Gewicht | 26 g / Stk. |
