Wortmann Öl-Wasser-Trenner drukosep 1 101615

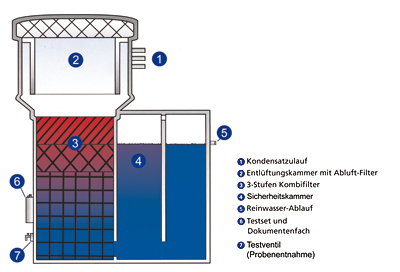

Öl-Wasser-Trenner »drukosep«, 3-Stufen-Kombifilter, max. Kompressorleistung 2,5 m³/min, Behälter: PE / PP, Filter: PP / Aktivkohle Für Kompressorenleistungen bis 2,5 m³/min.   Warum Kondensataufbereitung?   Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten!   Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden.   Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.   Vorteile des »drukosep«   - kompakte Bauweise - sichere Wand- oder Bodenmontage - 3-Stufen-Kombifilter - Testglas zur Prüfung des gereinigten Kondensats     Technische Daten:   Behälter Polyethylen / Polypropylen Filterelement Polypropylen / Aktivkohle max. Kompressorleistung 2.5 m³/min Höhe 545 mm Breite 251 mm Tiefe 240 mm Gewicht 5.5 kg Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 181. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.). Dieses Produkt finden Sie im Katalog auf Seite 181 (siehe Downloads).

DF-Kondensat-Set bestehend aus:    1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31    1 Anschlusskabel 230 V mit wasserdichtem Stecker    1 Beko Öl-Wasser-Trenner, Modell Öwamat 10    1 Ersatz-Aktivkohlefilter    1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31:Anschlussleistung Kompressor 2,5 m³/minAnschlussleistung Trockner 5 m³/minAnschlussleistung Filter 25 m³/minSpannung 230VAC / 50-60HzBetriebsdruck 0,8 - 16 barTemperatur +1 °C bis + 60 °CAnschlussgewinde 1 x G 1/2Kondensatablauf DN 8-10 bzw. G 1/4iAbmessungen T x B x H 65 x 149 x 118 mmGewicht ca. 0,8 kgLeistungsaufnahme max. 2 WBei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Beko Öl-Wasser-Trenner, Modell Öwamat 10:Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/minBehälter Volumen: 10 LiterFüllvolumen: 4,3 LiterKondensatzul auf (Schlauch): 2 x G1/2Wasserablauf: G1/2 (Schlauch)Leergewicht: 3,5 kgMin./max. Temperatur: +5/+60 °CMax. Betriebsdruck am Zulauf: 16 barVorfilter: 2,5 LiterHauptfilter: 2,6 LiterDer ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick:Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbarDoppelte Standzeit der Filtereinheitenkeine EnergiekostenBauartzulassungJederzeit einfache Nachrüstung einer Heizung zum FrostschutzErsatz-Aktivkohlefilter:OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer.Die OEKOSORB-Vorteile im Überblick:Perfekt auf die Anwendung im ÖWAMAT abgestimmtLange Filterstandzeiten durch Verwendung bester FiltermaterialienSicherheit durch optimale Adsorption gelöster ÖlanteileGesetzeskonforme Öl-Wasser-Trennung (WHG)Bitte beachten Sie!Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten.Dieses Austauschfilter-Set besteht aus:Vorfilter: 1 x 2 LiterHauptfilter: 1 x 3 Liter

Atlas Copco ÖL-Wasser-TrennerOSC 12 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische DatenVolumenstrommit Trocknern und Filternmax.12l/s min.6l/sVolumenstromohne Trocknern und Filternmax.15l/s min.9l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 250/147/216mmNettogewicht 1,2kgAnschlüsseKondensatzulauf1/4" Wasserablauf3/8" Testanschluss3/8"

DF-Kondensat-Set bestehend aus:     1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31     1 Anschlusskabel 230 V mit wasserdichtem Stecker     1 Beko Öl-Wasser-Trenner, Modell Öwamat 10     1 Ersatz-Aktivkohlefilter     1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...     4 Gummischwingelemente Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Beko Öl-Wasser-Trenner, Modell Öwamat 10: Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/min Behälter Volumen: 10 Liter Füllvolumen: 4,3 Liter Kondensatzul auf (Schlauch): 2 x G1/2 Wasserablauf: G1/2 (Schlauch) Leergewicht: 3,5 kg Min./max. Temperatur: +5/+60 °C Max. Betriebsdruck am Zulauf: 16 bar Vorfilter: 2,5 Liter Hauptfilter: 2,6 Liter Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort. Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden. Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung. Die ÖWAMAT-Vorteile im Überblick: Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar Doppelte Standzeit der Filtereinheiten keine Energiekosten Bauartzulassung Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz Ersatz-Aktivkohlefilter: OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer. Die OEKOSORB-Vorteile im Überblick: Perfekt auf die Anwendung im ÖWAMAT abgestimmt Lange Filterstandzeiten durch Verwendung bester Filtermaterialien Sicherheit durch optimale Adsorption gelöster Ölanteile Gesetzeskonforme Öl-Wasser-Trennung (WHG) Bitte beachten Sie! Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten. Dieses Austauschfilter-Set besteht aus: Vorfilter: 1 x 2 Liter Hauptfilter: 1 x 3 Liter

Öl-Wasser-Trenner, Modell drukosep 6 für Kompressorenleistungen bis 6,0 m3/min Warum Kondensataufbereitung? Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten! Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden. Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.Vorteile des »drukosep«:kompakte Bauweisesichere Wand- oder Bodenmontage3-Stufen-KombifilterTestglas zur Prüfung des gereinigten KondensatsMaterial:Behälter: Polyäthylen / PolypropylenFilter: Polypropylen / Aktivkohle

Öl-Wasser-Trenner, Modell drukosep 10 für Kompressorenleistungen bis 12,0 m3/min Warum Kondensataufbereitung? Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten! Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend demStand der Technik aufbereitet werden, wenn es in die öffentlicheAbwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden. Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitetwerden - das Altöl sammelt sich im Kombifilter an und kann zusammen mitdem Filter entsorgt werden.Vorteile des »drukosep«:kompakte Bauweisesichere Wand- oder Bodenmontage3-Stufen-KombifilterTestglas zur Prüfung des gereinigten KondensatsMaterial:Behälter: Polyäthylen / PolypropylenFilter: Polypropylen / Aktivkohle

Öl-Wasser-Trenner »drukosep«, 3-Stufen-Kombifilter, max. Kompressorleistung 3,5 m³/min, Behälter: PE / PP, Filter: PP / AktivkohleFür Kompressorenleistungen bis 3,5 m³/min.Warum Kondensataufbereitung?Bei der Erzeugung von Druckluft entsteht immer Kondenswasser.Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors.Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten!Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser.Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden.Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig.Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.Vorteile des »drukosep«- kompakte Bauweise- sichere Wand- oder Bodenmontage- 3-Stufen-Kombifilter- Testglas zur Prüfung des gereinigten KondensatsTechnische Daten:BehälterPolyethylen / PolypropylenFilterelementPolypropylen / Aktivkohlemax. Kompressorleistung3.5 m³/minHöhe613 mmBreite373 mmTiefe291 mmGewicht9 kgDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 181. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 181 (siehe Downloads).

Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick: Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar Doppelte Standzeit der Filtereinheiten keine Energiekosten Bauartzulassung Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz Technische Daten Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/min Behälter Volumen: 10 Liter Füllvolumen: 4,3 Liter Kondensatzulauf (Schlauch): 2 x G1/2 Wasserablauf: G1/2 (Schlauch) Leergewicht: 3,5 kg Min./max. Temperatur: +5/+60 °C Max. Betriebsdruck am Zulauf: 16 bar Vorfilter: 2,5 Liter Hauptfilter: 2,6 Liter Filteranzahl: 2 Stück Austauschfilter-Set Gewicht: 0,5 kg

Atlas Copco ÖL-Wasser-TrennerOSC 625 CLAY Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto Synthetic Fluid Xtend Duty, Roto-Foodgrade Fluid Technische DatenVolumenstrommit Trocknern und Filternmax.625l/s min.304l/sVolumenstromohne Trocknern und Filternmax.781l/s min.420l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 692/568/970mmNettogewicht 45,1kgAnschlüsseKondensatzulauf2 3/4" Wasserablauf3/4" Testanschluss1/4"

Atlas Copco ÖL-Wasser-TrennerOSC 300 CLAY Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto Synthetic Fluid Xtend Duty, Roto-Foodgrade Fluid Technische DatenVolumenstrommit Trocknern und Filternmax.300l/s min.146l/sVolumenstromohne Trocknern und Filternmax.375l/s min.201l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 583/446/721mmNettogewicht 25,3kgAnschlüsseKondensatzulauf2 3/4" Wasserablauf3/4" Testanschluss1/4"

Atlas Copco ÖL-Wasser-TrennerOSC 12 CLAY Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto Synthetic Fluid Xtend Duty, Roto-Foodgrade Fluid Technische DatenVolumenstrommit Trocknern und Filternmax.12l/s min.6l/sVolumenstromohne Trocknern und Filternmax.15l/s min.9l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 250/147/216mmNettogewicht 1,2kgAnschlüsseKondensatzulauf1/4" Wasserablauf3/8" Testanschluss3/8"

Atlas Copco ÖL-Wasser-TrennerOSC 170 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische DatenVolumenstrommit Trocknern und Filternmax.170l/s min.83l/sVolumenstromohne Trocknern und Filternmax.213l/s min.114l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 490/396/576mmNettogewicht 13,1kgAnschlüsseKondensatzulauf2 3/4" Wasserablauf3/4" Testanschluss1/4"
