Zweihand-Sicherheitskonsole, mit Sicherheitsventil und Drucktaster
DF Druckluft-Fachhandel: Zweihand-Sicherheitskonsole mit Sicherheitsventil und Drucktaster. Sicherheitskonsole nach EN574 Typ III A mit Zweihand-Bedienung über Drucktaster, bestehend aus Gehäuse und Ventilblock.
- Kompressoren
-
Druckluftzubehör
- Druckschalter Kompressor
- Schlauchkupplungen
- Rohrleitungen und Zubehör
- Schläuche und Zubehör
- Verschraubungen und Verbinder
- Blaspistolen
- Wartungsgeräte
- Manometer & Thermometer
- Sichere Druckluft
- Sicherheitsventile
- Ventile & Absperrorgane
- Vakuumtechnik
- Wartungsprodukte
- weiteres Druckluft-Zubehör
- Werkzeuge
- Ersatzteile
- Aufbereitung
- Messtechnik
- Marken
- Angebote
- Unternehmen
- Info-Center
- Service
Filter
–
Filter anwenden
Sofort verfügbar
Zweihand Sicherheitskonsole, komplett, Schnellsteckanschluss Schlauch 4 mm, Betriebsdruck 2,5 - 8 bar, Temp. -10 °C bis 60 °CSicherheitskonsole nach EN574 Typ III A mit Zweihand-Bedienung über Drucktaster, bestehend aus Gehäuse und Ventilblock.Das Ventil liefert nur ein Ausgangssignal, wenn gleichzeitig beide Eingangssignale < 0,4 sec. gegeben werden. Wird eines der Eingangssignale unterbrochen, so wird auch das Ausgangssignal abgeschaltet.Inklusive Notabschaltventil mit Pilztaster. Gehäuse mit Wandbefestigung für beliebige Einbaulage, Ventilblock wahlweise ohne Gehäuse und mit Adapter für DIN-Schiene erhältlich. Anwendung: Zweihand-Sicherheitsschaltung für einen Bearbeitungszyklus an einer pneumatischen Einrichtung.Technische Daten:Temperaturbereich min.-10 °CBetriebsdruck min.2.5 barBetriebsdruck max.8 barTemperaturbereich max.60 °CDurchfluss bei 6 bar und Δp 1,0 bar85 Nl/minmax. Zeitversatz Eingangssignale0.4 sec.Mediumgefilterte, ungeölte DruckluftAnschlussSchnellsteckanschluss Schlauch 4 mmBetätigungpneumatischBeschreibungZweihand-Sicherheitskonsole mit SicherheitsventilDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 487. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 487 (siehe Downloads).
Sofort verfügbar

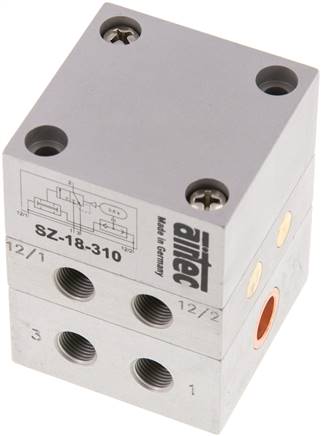

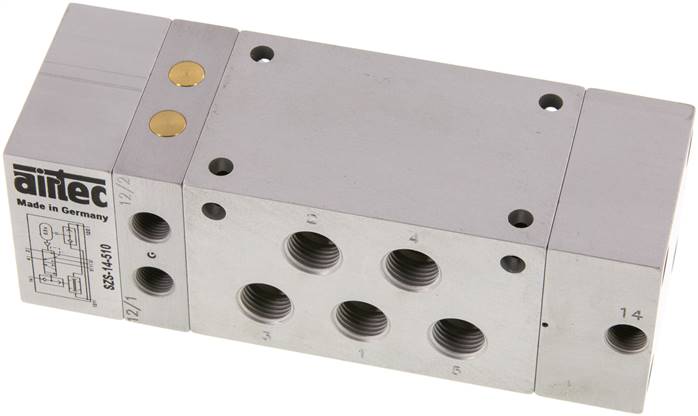

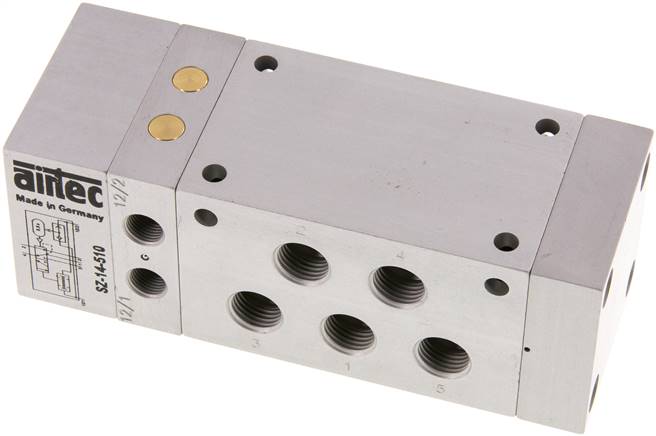

Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)Funktion SZ:Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.Anwendung SZ:Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.Funktion SZS:Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.Anwendung SZS:1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.*abhängig vom BetriebsdruckWeitere Eigenschaften:Funktion3/2-Wege (NC)BaureiheStandardGewindeG 1/8"Nennweite (mm)2Durchfluss (L/min)100Betriebsdruck (bar)3 - 8Steuerdruck* (bar)3 - 8Steueranschluss 14 - 12G 1/8"Temperaturbereich (°C)-10 bis +60Gewicht390 g / Stk.
Sofort verfügbar
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)Funktion SZ:Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.Anwendung SZ:Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.Funktion SZS:Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.Anwendung SZS:1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.*abhängig vom BetriebsdruckWeitere Eigenschaften:Funktion5/2-Wege (Selbsthalte-Anschluss (Y))BaureihePräzisionGewindeG 1/4"Nennweite (mm)8Durchfluss (L/min)1.300Betriebsdruck (bar)4 - 10Steuerdruck* (bar)4 - 10Steueranschluss 14 - 12G 1/8"Temperaturbereich (°C)-10 bis +70Gewicht900 g / Stk.
Sofort verfügbar
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)Funktion SZ:Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.Anwendung SZ:Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.Funktion SZS:Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.Anwendung SZS:1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.*abhängig vom BetriebsdruckWeitere Eigenschaften:Funktion5/2-Wege (Federrückstellung)BaureihePräzisionGewindeG 1/4"Nennweite (mm)8Durchfluss (L/min)1.300Betriebsdruck (bar)4 - 10Steuerdruck* (bar)4 - 10Steueranschluss 14 - 12G 1/8"Temperaturbereich (°C)-10 bis +70Gewicht800 g / Stk.
Sofort verfügbar
Ventiladapter für DIN-SchieneSicherheitskonsole nach EN574 Typ III A mit Zweihand-Bedienung über Drucktaster, bestehend aus Gehäuse und Ventilblock.Das Ventil liefert nur ein Ausgangssignal, wenn gleichzeitig beide Eingangssignale < 0,4 sec. gegeben werden. Wird eines der Eingangssignale unterbrochen, so wird auch das Ausgangssignal abgeschaltet.Inklusive Notabschaltventil mit Pilztaster. Gehäuse mit Wandbefestigung für beliebige Einbaulage, Ventilblock wahlweise ohne Gehäuse und mit Adapter für DIN-Schiene erhältlich. Anwendung: Zweihand-Sicherheitsschaltung für einen Bearbeitungszyklus an einer pneumatischen Einrichtung.Technische Daten:Temperaturbereich min.-10 °CBetriebsdruck min.2.5 barBetriebsdruck max.8 barTemperaturbereich max.60 °CDurchfluss bei 6 bar und Δp 1,0 bar85 Nl/minmax. Zeitversatz Eingangssignale0.4 sec.Mediumgefilterte, ungeölte DruckluftAnschlussSchnellsteckanschluss Schlauch 4 mmBetätigungpneumatischBeschreibungVentiladapter für DIN-SchieneDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 487. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 487 (siehe Downloads).
Sofort verfügbar
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis max. +70°C (Standardausführung: -10°C bis max. +60°C)Medien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (Typ SZ 18 310 B: Luftversorgung über Steuerungssignale)Funktion SZ:Das Ventil schaltet, wenn zwei Eingangssignale Z 1 und Z 2 innerhalb 0,5 sek. ankommen. Nach Löschen eines oder beider Signale stellt der Kolben zurück. Wenn die Eingangssignale nicht innerhalb 0,5 sek. ankommen, schaltet das Ventil nicht. Zum Wiedereinschalten müssen vorher beide Signale gelöscht werden.Anwendung SZ:Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen (z.B. Pressen). Mit dem Ventil SZ 14510 bzw. SZS 14510 können Zylinder bis Ø 160 direkt betrieben werden.Funktion SZS:Dieser Zweihandsteuerblock hat außer den beiden Signaleingängen Z 1 und Z 2 noch den Signalanschluss Y. Signal auf Y schaltet den Zweihandsteuerblock wie ein normales 5/2-Wegeventil.Anwendung SZS:1. Für Maschinen und Vorrichtungen, die beidhändig eingeschaltet werden müssen, jedoch kurz vor Hubende auf "Selbsthaltung" schalten. Die beiden Handtasten können schon vor Hubende losgelassen werden. Selbsthaltung wird durch den Endschalter (Signal auf Y) eingeschaltet und durch ein Zeitventil oder einen Druckschalter gelöst. 2. Für Maschinen und Vorrichtungen, die wahlweise beid- oder einhändig oder über Fußschalter eingeschaltet werden.*abhängig vom BetriebsdruckWeitere Eigenschaften:Funktion3/2-Wege (NC)BaureihePräzisionGewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)280Betriebsdruck (bar)4 - 10Steuerdruck* (bar)4 - 10Steueranschluss 14 - 12G 1/8"Temperaturbereich (°C)-10 bis +70Gewicht360 g / Stk.
Druckluft Zweihand-Sicherheitskonsole
Das Ventil liefert nur ein Ausgangssignal, wenn gleichzeitig beide Eingangssignale < 0,4 sek. gegeben werden. Wird eines der Eingangssignale unterbrochen, so wird auch das Ausgangssignal abgeschaltet. Inklusive Notabschaltventil mit Pilztaster. Gehäuse mit Wandbefestigung für beliebige Einbaulage, Ventilblock wahlweise ohne Gehäuse und mit Adapter für DIN-Schiene erhältlich.
Tabelle:
|
|
